科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：填空题

如图所示为内燃机工作时的某冲程示意图，该冲程是    冲程，将    能转化为    能．汽油机在吸气冲程中吸入    气体．

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

如图为活塞式抽水机模型，O为支点，动力F作用在杠杆上A点，画出阻力F₂大致方向和动力臂L₁．

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

如图，杠杆在动力F₁作用下处于平衡，请根据其力臂L₁，作出F₁的示意图．

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

设计一个滑轮组，使拉力是物重G的，人的拉力方向向下，要求所用滑轮个数最少．（不计滑轮重和摩擦）

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：填空题

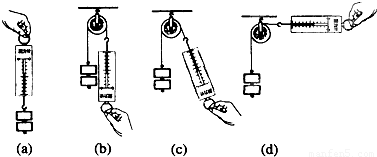

某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论．

比较（a）、（b）两图可知：    ．
比较（b）、（c）、（d）三图可知：    ．

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

某同学在做“测定滑轮组机械效率”的实验中
（1）他所准备的实验器材有：滑轮，细绳，铁架台，直尺，还需 ______和 ______；
（2）实验中需要测的物理量有 ______、______、______、______；
（3）该同学实验时，记录的数据在表格中，请认真填写所缺少的部分

物重/N	物体提高的高度/m	弹簧测力计读数/N	绳自由端拉动距离/m	有用功/J	总功/J	机械效率
50	0.15	20	0.45

（4）根据表中的数据画出该同学实验时滑轮组的装置图
（5）实验中弹簧测力计应该做 ______运动．
（6）同学乙观察并分析了甲的实验后，认为甲的实验中，可少用一种器材，少测两个数据也能测出滑轮组的机械效率，通过和甲讨论并经过老师的认定，他的方案是可行的，请你分析一下，去掉的器材是什么？少测哪两个数据？
答：______，______，______
（7）你认为提高滑轮组的机械效率有哪些办法？至少说两种．
______，______．

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

某同学学习挑担子，他做了一次实验：
（1）他在扁担的两端各挂上50N的重物，担子很快就被平稳的挑起来，这时他的肩膀应该放在什么扁担位置（只要回答，不要分析）
（2）接着，他又在扁担的左端加上50N的是重物，如图，但他掌握不好担子的平衡，请你利用杠杆知识帮助他计算肩膀应该在距右端多远，担子才能平衡？（扁担长度为1.2m 扁担质量不考虑）

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省扬州市高邮市汉留初中九年级（上）月考物理试卷（11月份）（解析版） 题型：解答题

如图所示，滑轮组提起重630N的货物，绳子的自由端拉力F=300N，重物以0.2m/s的速度匀速上升，不考虑绳重和摩擦，求：
（1）滑轮组的机械效率；
（2）拉力做功功率；
（3）当所提货物重力为930N时，绳端的拉力为多大？
（4）绳子能承受的最大拉力对滑轮组机械效率有何影响？简述理由．
