科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

通过甲、乙两个电阻的电流I随其两端电压U变化的情况如图所示．由图可知，电阻值比较大的是______．如果甲乙串联，则电路的总电阻是______Ω．

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

小乐想用两块电流表和阻值己知的电阻R测量电阻R_x的阻值．小乐选择了满足实验要求的电源、电流表A₁和A₂，并连接了部分实验电路，如图所示．
（1）请你帮助小乐完成图所示的实验电路的连接．
（2）电流表A₁的示数用I₁表示，电流表A₂的示数用I₂表示，请用I₁、I₂和R表示R_x．

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

为了探究电阻串联的问题，小明设计了如图所示的实验电路，其中R₁是电阻箱，R₂是定值电阻，R₁与R₂串联的总电阻（即等效电阻）用R表示．电流表测量串联电路中的电流I，电压表测量A、B两点间的电压U．小明通过实验记录的数据如下表所示．请你根据表中实验数据，归纳出在串联电路中，总电阻R跟电阻R₁的关系：______．

R1/Ω	10	15	20	30	40	50
U/V	12	12	12	12	12	12
I/A	0.6	0.48	0.4	0.3	0.24	0.2
R/Ω	20	25	30	40	50	60

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

实验桌上有如下器材：满足实验要求的电源一个电压表、电流表各一只、单刀单掷开关一个、各种阻值已知的定值电阻和导线若干．请你利用实验桌上的器材，设计一个实验证明：“在并联电路中，支路电阻的电功率与该电阻的阻值成反比”．根据上述要求完成下列任务：
（1）在虚线框内画出实验电路图；
（2）写出实验步骤；
（3）设计一个记录实验数据的表格．

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的电路，R₁ 和R₂的阻值分别为30Ω、20Ω，已知电流表的示数为0.4A，求干路中的电流．

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

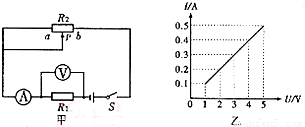

小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示．求：
（1）R₁的阻值；
（2）滑动变阻器的最大阻值．

科目： 来源：2012-2013学年北京市大兴区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，电源电压保持不变，闭合开关S，电压表V₁读数为36V，电流表A读数为3A，电压表V₂读数为24V．求：
（1）R₁与R₃的比值；
（2）断开开关S后，电流表A变为1.5A，此时电压表V₁和V₂的示数U₁′与U₂′的比值．

科目： 来源：2012-2013学年云南省大理州大理市下关四中九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年云南省大理州大理市下关四中九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，在使用各种工具的过程中属于费力杠杆的是（ ）
A．
剪刀
B．
起子
C．
镊子
D．
钢丝钳
