科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小明同学设计了一个电动按摩棒，其结构示意图如图所示，ABO可以看做是一个杠杆．O为支点，B处有一个条形磁体，A为按摩槌头．当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动．某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：
（1）磁感线方向并标出电磁铁上端的磁极．
（2）螺线管中的电流方向．
（3）条形磁体所受磁力的示意图．

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

如图示，已知两只灯泡L₁和L₂是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）

A．①是电流表，②和③是电压表
B．①和③是电压表，②是电流表
C．①和②是电流表，③是电压表
D．①②和③都是电流表

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

如图，用滑轮组提升重物时，重800N的物体在10s内匀速上升了1m．已知拉绳子的力F为500N，则提升重物的过程中（ ）
A．绳子自由端被拉下3m
B．做的有用功是800J
C．拉力F的功率是80W
D．滑轮组的机械效率是60%

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

如图所示的汽油机工作的一个循环中，其四个冲程的顺序应当是（ ）
A．乙、甲、丁、丙
B．丁、甲、丙、乙
C．甲、乙、丙、丁
D．丙、甲、丁、乙

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

如图所示，闭合开关S时，灯泡L₁、L₂都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、C两点时，两灯都不亮；接触c、d两点时，两灯都亮．则（ ）

A．灯L₁断路
B．灯L₂断路
C．灯L₂短路
D．开关S断路

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

某同学在做“用滑动变阻器改变小灯泡亮度”的实验时，连接了如图所示的电路，闭合开关后，移动滑动变阻器的滑片，使小灯泡的亮度逐渐变亮，在此过程中，下列说法中错误的是（ ）

A．电路总电阻减小
B．滑片逐渐向右移动
C．电流表的示数变小
D．电压表的示数变小

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省亳州市蒙城县九年级（上）第三次月考物理试卷（解析版） 题型：解答题

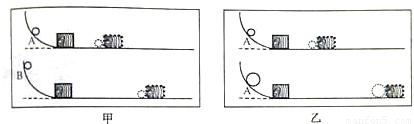

小华为了探究物体动能的大小与质量、速度的关系，设计了如图甲、乙所示的实验．

实验甲：质量相同的两个小球，沿同一光滑弧形轨道分别从A处和B处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示．
实验乙：质量不同的两个小球，沿同一光滑弧形轨道分别从A处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示．
（1）要探究物体动能的大小与速度的关系，应选用______图．（填“甲”、“乙”）
（2）甲、乙两组实验可以得出的结论是______．
（3）这个实验中，利用木块被碰撞后移动的______来比较物体的动能大小．下列实例中与此实验方法相同的有______．（填编号）
①认识电流时，用水流进行类比
②用红墨水在水中的扩散现象来认识分子是运动的
③用酚酞试液滴入溶液变红色来判断溶液呈碱性．
