科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：选择题

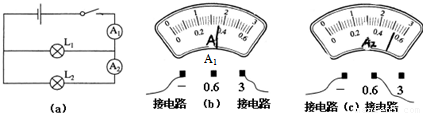

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L₁中的电流是（ ）

A．0.8A
B．0.16A
C．0.52A
D．1.28A

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：选择题

如图所示，A，B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A，B上的电压U_A，U_B和通过A、B的电流I_A，I_B间的关系正确的（ ）
A．I_A=I_B
B．I_A＞I_B
C．U_A=U_B
D．U_A＞U_B

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：填空题

（1）左图中电流为0.48A，请连出接线柱．
（2）右图所示，当开关闭合后电流表A₁的示数为0.3A，通过灯L₁的电流为    A，电流表A₂的示数为    A．

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：填空题

如图所示．电源电压是6V，当s闭合时．电压表的示数为2V．电压表测的是灯    两端的电压．灯L₁两端的电压为    V．

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：填空题

如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关S_l，电吹风吹出的是    风；若将开关S_l、S₂都闭合，电吹风吹出的是    风．（热/冷）

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：填空题

如图所示电路中，当    闭合时，L₁、L₂并联；当    闭合时，电路会发生短路，损坏电源．

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：解答题

如图所示．现有一个电池组．两个开关和两盏电灯，请你连接好下面的实物电路图，使S₁闭合时L₁亮，使S₂合时L₂亮．

科目： 来源：2012-2013学年甘肃省张掖市甘州区九年级（上）月考物理试卷（解析版） 题型：解答题

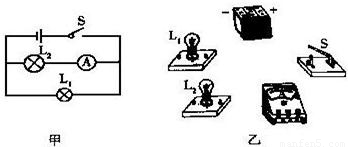

根据图甲的电路图将图乙的实物用笔画线代替导线连接起来．（导线不能交叉）
