科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L₁两端的电压为     V，灯L₂两端的电压为     V．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

在如图所示的滑轮组上绕线，使匀速提升重物G时最省力．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

按图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，连线不要交叉．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

一只玩具猫外形如图所示，猫体内有电池，猫手相当于一个开关，向下压猫手，猫脸上的两个小电灯会一齐发光．把你猜想的猫体内的电路图画在方框内．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

在探究“并联电路的电流规律”中，某同学设计出电路：
（1）通过两灯泡的电流都约0.4A左右，请连实物．
（2）若闭合开关后，A₂指针反转，A指针打到最大，可能原因：______、______．
（3）正确接好电路后，若测得I₁=0.24A，I₂=0.24A，I_总=0.48A，因此，他得到两点结论：
①并联电路中，干路电流等于各支路电流之和．
②并联电路中，各支路电流一定是相等的．
该同学结论正确吗？若有误，请你说出理由，及改进方案．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

九（1）班的物理小组“滑轮组机械效率与哪些因素有关”的实验，你帮他们完成下列步骤：
（1）该实验原理是______；需要的测量器材有______、______；
（2）在测量拉力时应______拉动弹簧测力计并读数，如果在静止时读数，测得的机械效率将______（偏大/偏小/不变）；
（3）将第3次实验的机械效率计算好，并填在表的空格中，你能分析一下机械效率不能是100%的原因吗？请你试着写出一条：______；

序号	钩码重G/N	钩码上升高度h/m	绳端拉力F/N	绳端移动的距离s/m	机械效率η
1	4	0.1	1.8	0.3	74%
2	6	0.1	2.4	0.3	83%
3	8	0.1	3	0.3	______

（4）分析表中的数据，可以得到的结论是：______；
（5）为了验证滑轮组的机械效率与动滑轮个数（动滑轮重）有关，请写出有简要的实验步骤：______．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明学习了燃料的热值后，自己设计一个实验来比较煤油和菜籽油的热值．他实验的装置如下图，并每隔1分钟记录了杯中水的温度（见下表）

加热的时间/min		1	3	5	7	…	燃料烧完
甲杯水温/℃	25	27	32	36	40	…	50
乙杯水温/℃	25	26	29	32	34	…	42

（1）为了便于比较，小明在实验时应控制两套装置中相同的量有______．
（2）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是______．
（3）这个同学实验前用天平测出了烧杯中水的质量及盘中菜籽油的质量．并由记录的数据，利用公式Q_吸=cm（t-t）计算出了水吸收的热量．他想通过这些数据计算出菜籽油的热值．你认为他的计算结果与真实值相比______．（填“偏大”“偏小”或“相等”）因______．

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

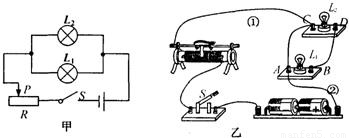

小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）．

（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现______（选填“开路”或“短路”）现象，小灯泡L₁、L₂都不会亮，还可能造成变阻器和______损坏．
（2）小亮只更改跟L₁、L₂的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了．他的做法可能是______．（指出一种即可）

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省盐城市东台市联谊学校九年级（上）期中物理试卷（解析版） 题型：解答题

小明家新安装了一台容积为0.5m³的太阳能热水器，加满水后，经过4h阳光照射，水温由原来的20℃升高到了60℃．问：
（1）4h内水吸收了多少热量？
（2）若这些热量由效率为20%的火炉燃烧焦炭来提供，则需要燃烧多少千克焦炭？
（3）与其它形式的能力相比，太阳能具有哪些优点？（写出两点即可）
[水的比热容c_水=4.2×10³J/、焦炭的热值q=3.0×l0⁷J/kg]．
