科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：填空题

如图（甲）所示，物体甲重30N，被50N的水平压力F_甲压在竖直墙壁上保持静止．如图（乙）所示，物体乙重60N，在40N 的水平拉力F_乙作用下，沿水平桌面匀速向右运动．则物体甲受到的摩擦力f_甲=    ；物体乙受到的摩擦力f_乙=    ．

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：填空题

下面两图中，滑轮重均为50N，G_A=50N，G_B=500N，G_C=550N．不计绳重、测力计重及摩擦，则图1中，甲测力计示数为    ．图2中，工人体重为500N，则匀速提升重物时工人受到地面的支持力为    ．

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：填空题

小明通过仔细观察，发现简单机械在生活中有很多实际应用，如：指甲钳、剪刀、钥匙等．将如图所示的钥匙插入锁孔转动开锁时，钥匙就相当于一个    （选填“杠杆”、“滑轮”或“轮轴”），属于    （选填“省力”或“费力”）机械．

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：填空题

（1）观察如图1所示的列车时刻表，计算车7532次列车从老河口到马棚的平均速度为    ．
（2）心电图是现代医疗诊断的重要手段之一．医生在心电图上测出相邻两波峰的时间间隔，即心动周期，也就是心脏跳动一次所需的时间，由此可算出1分钟内心脏跳动的次数（即心率）．现在甲、乙两人在同一台心电图机上做出的心电图分别如图2甲、乙所示，医生通过测量后记下了甲的心率是60次/分．则乙的心率是    次/分．

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：解答题

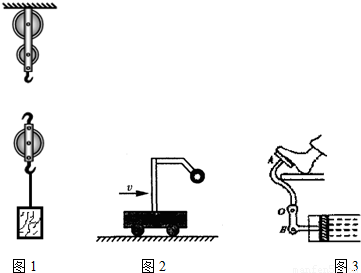

（1）画出如图1滑轮组的最省力的绕线情况．

（2）如图2所示，在水平路面上匀速直线行驶的小车支架上固定着一铁球，请作出铁球的受力示意图．
（3）如图3所示的是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F₁、阻力F₂和动力臂L₁、阻力臂L₂．

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：解答题

量筒的应用
（1）如图1所示的量筒的最小分度值是______；测量时如果如图那样读数，则读出的液体体积与真实值相比______（填“偏大”、“偏小”或“相等”）．
（2）用量筒测不规则固体体积的步骤如下：在量筒中注入适量的水，读出此时水面所对应的示数V₁；把固体浸没在盛有适量水的量筒中，读出此时水面所对应的示数V₂，则待测固体的体积V=______．
（3）你认为：在上述操作过程中怎样把握注入量筒内水的多少，才是“适量”的？______．
（4）小华有一枚质量为3.1g的金币，经查阅资料知，制作金币所用材料的类别及密度如表所示

黄金类别	24K黄金	22K黄金	18K黄金
密度（103kg/m3）	19.26	17.65	15.45

小华准备用量筒测出该金币的体积，计算出其密度，从而鉴别它的黄金类别．实验时，小华选用了一个能放入该金币的量筒，其规格如图2所示．
你认为：通过上述实验，小华能否鉴别该金币的黄金类别？为什么？

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：解答题

如图是探究“阻力对物体运动的影响”的实验装置示意图．
（1）请你设计出填写实验数据的表格．
（2）其实验过程用到了许多科学方法．
①怎样控制小车在水平面上开始滑行时的速度相等呢？方法是：把小车放在______．
②怎样反映“阻力”对“物体运动的影响”？方法是：比较小车______．
（3）实验现象是：______得到的实验结论是：______进一步______可知：______．

科目： 来源：2012-2013学年天津市和平区九年级（上）期中物理试卷（解析版） 题型：解答题

如图1是小明根据“杠杆平衡条件”制作的只需要一个砝码的天平，横梁可绕轴O在竖直平面内转动，左侧为悬挂在固定位置P的置物盘，右侧所用砝码是实验室里常见的钩码，用细线挂在右侧带刻度线的横梁上．
（1）下面是小明测量物体质量的几个主要步骤，最合理的顺序是（只填写序号）：______
A．将悬挂钩码的细线移到右侧横梁的零刻线Q处
B．将天平放在水平台面上
C．将待测物体放在天平左侧的置物盘中
D．调整横梁右侧的平衡螺母使横梁上悬挂的重垂线对准底座上的标记
E．移动悬挂钩码的细线使横梁上悬挂的重垂线对准底座上的标记
F．由细线在横梁上的位置对应的刻度值直接得出物体的质量
（2）调节天平至水平位置平衡后，刚把待测物体放在天平左侧的置物盘中时，横梁上悬挂的重垂线将对准底座上标记的______侧（填“左”或“右”）；
（3）若某次测量最终达到平衡时钩码位于右侧横梁上的N处，如图2所示，因刻度值尚未标注，想测出被测物体的质量，请你写出需测量的物理量（已知钩码质量为m），并推导出被测物体质量的表达式．
