科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，如果要使灯L₁、L₂串联，则应闭合开关    ，断开开关    ，如果电流表的示数为0.25A，则通过L₁的电流为    A，通过L₂的电流为    A；如果要使灯L₁、L₂构成并联，则应闭合开关    ，断开开关    ，如果电流表的示数为0.8A，通过L₁的电流为0.35A，则通过L₂的电流为    _A．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是______A；通过灯L₁的电流是______A；通过灯L₂的电流是______A．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：填空题

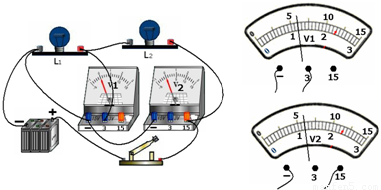

如图所示是某同学测电路中的电压，试分别指出在这个电路中，总电压是    v，L₁两端的电压是     v，L₂两端的电压是    v．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

图中小磁针静止状态如图所示，试画出电源的正负极．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

按照实物图画出电路图．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

用笔划线代替导线根据电路图连接实物图．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压，并画出相应的电路图．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

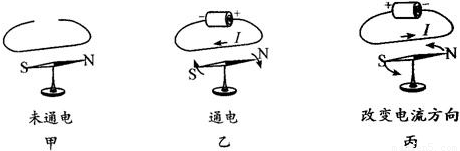

某同学利用如图所示的装置，研究磁与电的联系．请仔细观察图中装置、操作和现象，然后归纳得出结论．

（1）比较甲、乙图可知______；
（2）比较乙、丙图可知______．

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年河北省保定市腰山镇中九年级（上）期中物理试卷（解析版） 题型：解答题

小丽同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如表．请帮她完成如下几项工作：

试验次数	A处电流（A）	B处电流（A）	C处电流（A）
1	0.55	0.25	0.30
2	0.44	0.20	0.24

（1）分析两组实验数据可得出的结论是：______．
（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图所示，出现这故障的原因是______．
（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，加以说明．
