科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：选择题

如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转．某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）
A．e点断路
B．R₁断路
C．电流表短路
D．R₂断路

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：选择题

小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L₁亮，灯L₂不亮，电流表和电压表均有示数．则故障原因可能是（ ）

A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：选择题

在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）

A．M接C，N接B
B．M接A，N接B
C．M接C，N接D
D．M接A，N接D

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：填空题

如图所示，不旋转的铝件在强大压力作用下顶住高速旋转的铜件，通过     的方式使两者接触处温度急剧升高，内能增大，这样铜和铝接触处的分子相互渗透，由于分子间存在     力的作用，从而使两者紧密结合在一起，这就是先进的“旋转焊接”技术．

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：填空题

汽油机是热机中的一种，如图所示，是汽油机的    冲程，一台汽油机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的机械效率为    ．柴油机是另一种热机，它和汽油机的主要区别是其汽缸顶部有喷油嘴，而没有火花塞；在工作过程中汽油机吸入汽缸的是汽油和空气的混合物，柴油机吸入气缸里的是    ．

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：填空题

上海科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示．当推动A轮转动时，其它3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是    极．如果A轮顺时针转动，D轮将    时针转动（选填“顺”或“逆”）．

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：填空题

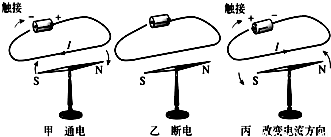

某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：    ；比较（b）、（c）两图可知：    ．

科目： 来源：2012-2013学年四川省成都市望子成龙学校九年级（上）期中物理模拟试卷（解析版） 题型：解答题

如图所示的电路，开关闭合时电流表（甲）测量的是通过______的电流（选填“L₁”、“L₂”或“L₁和L₂”），电流表（乙）测量的是通过______的电流（选填“L₁”、“L₂”或“L₁和L₂”）．L₁和L₂两只灯泡是______关系（选填“串联”或“并联”）．
