科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

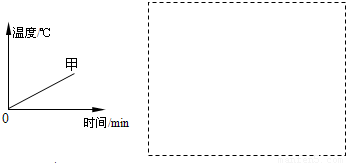

两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，图中给出了甲液体温度与加热时间关系图象，试在图中画出乙液体大致图象（已知C_甲＜C_乙）．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示为某宾馆房间里的房卡、三个开关、一盏顶灯、两盏壁灯和一盏落地灯的示意图．只有把房卡插入标有“插卡取电”的槽中，房间内的各个用电设备才能工作．
（1）房卡的作用相当于一个______．
（2）请你在虚线框内画出图中所给的所有元件的连接电路图．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示是小华同学“研究动滑轮特点”的实验装置．他提起钩码时注意保持测力计竖直匀速移动，测得数据如下：

实验序号	钩码重G/N	钩码升高高度h/m	测力计示数F/N	______
甲	1	0.2	1	0.2
乙	1	0.2	0.55	______

（1）把表格中的内容补充完整．
（2）图乙中，在提升重物的过程中，小华发现拉力大小并不等于钩码重力的一半，你认为原因可能是______．
（3）如果保持动滑轮不动，则拉力的大小______0.55N（选填“大于”、“小于”或“等于”）．
（4）小华用动滑轮再次匀速提高同样多的钩码，但钩码上升的高度比原来高，则该动滑轮的机械效率将______（选填“变大”、“变小”或“不变”）．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

（1）在探究动能与速度关系时，______不变，让小球从______（选填“相同”或“不同”）的高度滚下，以不同的速度推动木块移动．
（2）在探究动能与质量关系时，要保持______相同，就是让质量不同的小球从______滚下．
（3）物理研究方法有许多，本实验运用了两种方法：一是______法；二是转换法．就本题来说：用______来表示小球动能大小的方法就是转换法．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

为了比较水和食用油的吸热能力，小明用两个相同的装置做了如右图所示的实验．
实验数据记录如下表．

物质	质量/g	初始温度/℃	加热时间/min	最后温度/℃
水	60	20	6	45
食用油	60	20	6	68

（1）从表中数据可知，水和食用油的质量______（选填“相同”或“不相同”），加热结束时，食用油的温度比水温度______（选填“高”或“低”）．
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量．
（3）实验表明，______（选填“水”或“食用油”）吸热的能力更强．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究有哪些因素影响滑轮组的机械效率”的实验中，某小组利用如图所示装置测得了四组数据，如下表所示．

试验次数	钩码重G/N	钩码上升的高度h/cm	测力计的示数F/N	测力计移动的距离s/cm
1	3	2	1.2	6
2	3	5	1.2	15
3	3	8	1.2	26
4	3	10	1.2	30

（1）前三次实验中，第______次实验数据明显出现错误，应记为______．
（2）第四次实验中，有用功是______J，总功是______J，滑轮组的机械效率为______．
（3）根据以上信息，请判断：该小组设计这四次实验的目的是为了探究滑轮组的机械效率与______是否有关．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”．所接电路图如图甲所示．

（1）在连接电路时，开关应该______；
（2）第一小组的同学实验时根据电流表A₁指针偏转角度较A₂小，如图乙所示，他们判断“串联电路中各处的电流不等”．请你指出造成他判断错误的原因是：______．
（3）第二小组的同学闭合电路后发现：灯L₂的亮度比灯L₁的亮度大．则下列说法正确的是______；
A．灯L₂中的电流较大，所以L₂更亮
B．电流从电源正极出来先通过灯L₂，所以L₂更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）第三小组同学闭合开关S后，发现灯L₁发光，L₂不发光．对此现象，同学们有以下几种猜想：①灯L₂灯丝断了；②灯L₂的灯座短路；③灯L₂也工作，但L₂中电流比L₁中电流小；④灯L₂也工作，但L₂的电压比L₁的电压小．以上猜想可能的有______（选填序号）．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

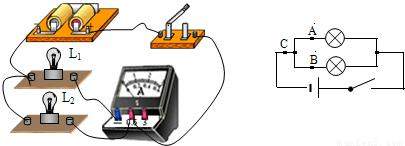

以下是小明和小杰写的一份探究报告．
问题：并联电路中干路电流与各支路电流有什么关系？
猜想：干路中的电流等于各支路中的电流之和．
实验器材：两节干电池，2.5V小灯泡两个，电流表一个，开关一个，导线若干．
进行实验：
（1）小明连好了实物电路，合上开关，电流表指针偏向零刻度线左方，造成这一现象的原因______；改进办法是______．
（2）改进后小明测出了支路中的电流，准备拆除电路重新连接以便测干路电流，小杰只变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线（先在原导线上打“×”，再更改接法）．

（3）实验结束后小杰记录A、B、C各点的电流值如下表所示，得出了结论：
（1）并联电路各支路电流相等（2）干路中的电流等于各支路中的电流之和．

A点电流IA/A	B点电流IB/A	C点电流IC/A
0.3	0.3	0.6

请你对上述结论进行评价，写出两点评价意见：
①______；
②______．

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省南京市高淳县九年级（上）期中物理试卷（解析版） 题型：解答题

某同学在研究“沙子和水谁的吸热本领大”时，选用了两只完全相同的酒精灯分别给质量都是200g的沙子和水加热．他们绘制出沙子与水的温度随加热时间变化的图象如图所示．已知水的比热容是4.2×10³J/，酒精的热值是3.0×10⁷J/kg，加热时每只酒精灯平均每分钟消耗0.8g酒精．那么请问：
（1）图中a图和b图哪个是沙子吸热升温的图象？
（2）加热满2min时，水吸收了多少热量？
（3）给水加热2min时间，消耗的酒精如果完全燃烧将放出多少热量？
（4）试求出沙子的比热容？
