科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，某同学要连接由L₁和L₂组成的并联电路．若开关S要同时控制两盏灯，应将导线M端接到图中    （选填“A”或“B”）点；若开关S只控制L₁，则导线的M端应该接到图中的    （选填“A”或“B”）点．

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：填空题

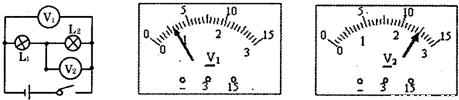

如图所示电路中，电压表所用的量程不明，当电路闭合后，V₁、V₂的示数分别如图所示，则V₁用的量程是    ，小灯泡L₁上的电压是    ．

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

（1）羚羚是学校升旗手，她想利用滑轮组来升旗．若将国旗挂在乙轮下的挂钩上，则应怎样在滑轮上绕绳，既可将国旗升上旗杆，又可省力？请在图1中画出你的绕法．
（2）如图2所示，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）
（3）请用笔画线将图3中的实物按要求连接成电路．电源电压由三节蓄电池串联组成，通过每个灯泡的电流都是0.4A．要求L₁和L₂组成并联电路，电流表测L₁中的电流，电压表测量L₂两端的电压，开关控制整个电路．

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

淮安小明和小华合作做“研究杠杆平衡条件”的实验
（1）实验时，小明先调节杠杆在水平位置平衡，你认为这样做的好处是______．
（2）小华将四个重力均为0.5N的钩码挂在杠杆左端后，又将弹簧测力计钩在杠杆A处的细线上（如图所示）．
要使杠杆在水平位置平衡，且弹簧测力计的示数最小，则小华应沿______方向拉弹簧测力计．在此情况下，小华读出弹簧测力计示数为4.2N．小明和小华对实验数据分析后得到的结论是：在误差允许的范围内，动力×动力臂=阻力×阻力臂．你认为他们这样就得出结论是否合理？______；简述理由：______．

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，AC、EG分别为长度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表：

步骤	M接	N接	电流/A
1	A	C	0.5
2	A	B	1.0
3	A和C	B	2.0
4	E	G	0.2
5	E	F	0.4
6	E和C	F	0.8

（1）比较步骤______，得出结论：导体电阻大小与材料有关．
（2）比较步骤1和2（或4与5），得出结论：______；
（3）比较步骤2和3（或5与6），得出结论：______；
（4）张明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出安培表示数为0.7A，再与步骤1与4结果相比较，又悟出一个电流规律：______．

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图是小红同学探究影响斜面机械效率因素的实验装置．实验准备的器材有：三个质量不同的木块A，三条粗糙程度不同的长木板B，三个高度不同的长方体铁块C，刻度尺．
（1）实验还需补充的器材有______．
（2）下面是小红探究斜面机械效率与物重的关系时记录的有关效据．

测量次数	斜面粗糙程度	物重G（N）	斜面高 h（m）	沿斜面的拉力F（N）	斜面长L（m）	有用功 W有（J）	总功 W总（J）	机械效率η
1	较粗糙	1.5	0.1	0.6	0.4	0.15	0.24	62.5%
2	较粗糙	3	0.1	1.2	0.4	0.3	0.48	62.5%
3	较粗糙	6	0.1	2.4	0.4	0.6	0.96	62.5%

通过分析数据，你可以得出结论：______．
（3）上述实验中，保持斜面长度不变，将斜面升高到0.2m，把一个重6N的物体沿斜面向上拉时，所需拉力为3.8N，则此时斜面的机械效率是______．
（4）斜面的机械效率可能与斜面的______有关．（只填一个因素）

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年江苏省无锡市光华学校九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，某人用机械效率为80%的滑轮组匀速提升重120N的物体，在2s内，绳的自由端移动了6m，不计绳重和摩擦．求：
（1）物体上升的高度和速度．
（2）人的拉力为多大？
（3）人所做的额外功是多大？
（4）动滑轮重为多大？
