科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则（ ）
A．电流表示数增大，电压表示数减小
B．电流表示数减小，电压表示数增大
C．电流表示数增大，电压表示数增大
D．电流表示数减小，电压表示数减小

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，电源的电压不变，当闭合S、S₁，断开S₂时，电流表的示数为I₁，R₃两端的电压为电源的电压的一半；当闭合S、S₂，断开S₁时，电流表的示数为I₂，已知I₁：I₂=3：2，则R₁与R₂的比值为（ ）

A．1：2
B．1：1
C．1：3
D．3：2

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

用电压表测R两端的电压，如图所示，正确的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，闭合开关S，电压表测出的电压是（ ）

A．R₁两端的电压
B．电源两端的电压
C．R₂两端的电压
D．以上说法都不对

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，若把图中的电流表和电压表的位置互换一下，则（ ）

A．电流表被烧坏
B．电压表被烧坏
C．灯泡被烧坏
D．灯泡不亮．

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

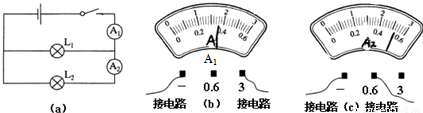

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L₁中的电流是（ ）

A．0.8A
B．0.16A
C．0.52A
D．1.28A

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，在一个大烧杯中放入一些碎冰，在一支试管中也放入一些碎冰，用酒精灯加热烧杯，则试管中的冰（ ）
A．与烧杯中的冰一起熔化
B．在烧杯中的冰未熔化完之前不会熔化
C．温度总比烧杯中的冰温度高
D．只有少量的冰熔化

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

下列各图中，属于内能转化为机械能的是（ ）
A．
两手相互摩擦能发热
B．
水沸腾时蒸汽冲开壶盖
C．
锯木头锯子发烫?
D．
压缩空气引火

科目： 来源：2012-2013学年贵州省遵义市湄潭中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题
