科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

如图1所示各电路图中，电流表和电压表使用均正确的是图（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

如图所示的电路中，电源电压恒定不变，当电键K闭合时（ ）

A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

在研究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为6V．滑动变阻器上标有“20Ω  1.5A”字样．在a、b两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P，使电压表示数为3V，读出电流表的示数．当30Ω的电阻接入a、b间时，电压表示数始终无法达到3V．其原因可能是（ ）

A．控制电压为3V太高
B．滑动变阻器的最大阻值太大
C．30Ω的电阻阻值太大
D．电源电压6V太低

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

如图所示，电源电压为5V，闭合开关，电流表示数为0.2A，电压表读数为2.5V，L₁从灯座上旋下来，则下列说法正确的是（ ）

A．电流表读数为0.1A
B．电压表读数约为5V
C．电压表读数为0V
D．电流表读数为0.4A

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成______的不良后果．
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在探究了电阻上的电流跟两端电压的关系后，同学们又提出了电流与电阻有什么关系这一问题．请你和他们一起解决下列问题：
（1）在方框内画出电路图．

电压U=2V
次  数	1	2	3
电阻R/Ω	5	10	20
电流I/A	0.4	0.2	0.1

（2）在导线连接完成后，闭合开关前还应______．
（3）一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻．他认为这样操作简捷高效．那么，
①电压表示数会怎样变化：______．
②请你指出他在操作中的错误：______．
（4）分析表中实验数据，请你总结出电流与电阻的关系：______．

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在测定额定电压为3.8V小灯泡电阻的实验中：

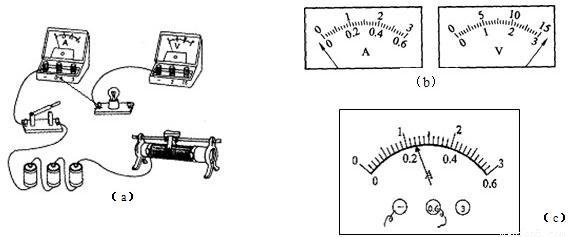

（1）小东没有连接完整的实物电路如图a所示，请你用笔画线代替导线将所缺的导线补上．
（2）在正确连接电路时，开关必须______，将滑动变阻器的滑片移至______端（选填“左”或“右”）．
（3）连接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图b所示，则可能的原因是：电流表______，电压表______．
（4）当小灯泡正常工作，如图c所示，电流表示数为______A，此时小灯泡灯丝的电阻为______Ω．

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在如图 （a）所示的电路中，电流表A₁的示数是1.6A，电流表A₂的示数为0.8A，通过灯泡L₃的电流如图 （b）所示．则：
（1）电流表A₃的示数是多少？
（2）通过灯泡L₁和L₂的电流各是多少？

科目： 来源：2012-2013学年安徽省淮南市洞山中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在如图所示的电路中，电源电压U=8V，且保持不变，R₁=10Ω，R₂=40Ω．试问：
（1）若开关S₁闭合，S₂断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？
（2）若开关S₁、S₂均闭合，当滑片P滑到b端时，电流表的示数是多少？
