科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：选择题

如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ）
A．断开S_l，闭合S₂、S₃；
B．断开S₃，闭合S₁、S₂
C．闭合S_l，断开S₂、S₃；
D．闭合S₂，断开S₁、S₃

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：选择题

如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭．在下面的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

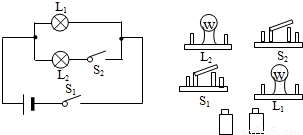

电路图连实物图．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

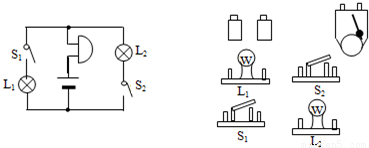

电路图连实物图．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

根据实物电路图，作出电路图．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

根据实物图连电路图．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

有一个电源，一个灯泡，两只开关，要求闭合任一开关，都能使灯泡发光，画出电路图，并连接实物．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

要求灯L₁、L₂并联，开关S₁能同时控制两个灯，S₂只控制L₂，画出电路图，并连接实物．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图中画出正确的连接方法．

科目： 来源：2012-2013学年山西省运城市东明学校九年级（上）期中物理模拟试卷（二）（解析版） 题型：解答题

现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．（在开关处标明所在的位置）
