科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：填空题

在右图所示的电路中，电源电压保持不变，电键S₁闭合．如果S₂从断开到闭合，则电流表A的示数将    ，电压表V的示数将    ，灯泡L₁的亮度将    ．（前二格选填“变大”、“不变”或“变小”，最后一格选填“变亮”、“不变”或“变暗”）

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，甲、乙、丙三个实心正方体分别放在水平地面上，它们对水平地面的压强相等．甲、乙、丙对地面压力最大的是    ．如果在三个正方体上分别放一个质量相等的铜块，则三个正方体对水平地面的压强最大的是    ．（均选填“甲”、“乙”或“丙”）

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：填空题

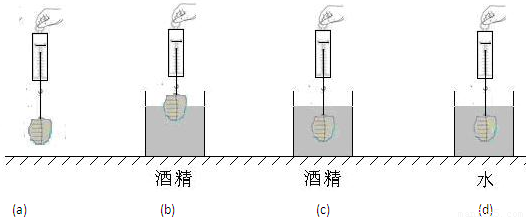

小华同学探究物体所受的浮力大小与哪些因素有关，他用弹簧测力计在空气中测得一石块的重力为10牛如图（a）所示，将这块石头一部分浸在酒精中如图（b）所示，测力计的示数为8牛；将这块石头浸没在酒精中如图（c）所示，测力计的示数为6牛；最后将石头浸没在水中如图（d）所示，测力计的示数为5牛．请根据实验现象及相关条件归纳得出结论：

①分析比较图中（b）和（c）的实验，可以得出的初步结论是：    ；
②分析比较图中（c）和（d）的实验，可以得出的初步结论是：    ．

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题

重为8牛的小木块沿斜面滑下，在粗糙的水平面上滑行一段距离后停下来，如图所示，请用力的图示法作出木块在水平面上滑行时对水平面的压力F．

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题

在图中，选择合适的电表符号填入电路空缺处，填入后要求：当电键S闭合时，两个灯泡都能正常发光．

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题

在右图所示的电路中，电阻R₁的阻值为10欧．闭合电键S，电流表A₁的示数为0.6安，电流表A₂的示数为0.3安．求：
①电源电压．
②电阻R₂消耗的电功率．

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题

在右图所示的电路中，电阻R₁的阻值为10欧，滑动变阻器上标有“20Ω 2A”字样，电源电压为7.5伏且不变．闭合电键S，电流表A的示数为0.5安．求：
①电阻R₁两端的电压．
②电阻R₂接入电路的电阻阻值．
③当移动滑动变阻器的滑片P时，电流表A示数的范围．

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题

如图（a）所示，实心正方体A、B放置在水平地面上，受到的重力分别为20牛和60牛，A的边长为0.2米，B的边长为0.3米．
①求正方体A对水平地面的压力F_A．
②求正方体B对水平地面的压强p_B．
③若在正方体A、B上分别放置与A、B底面积相等、材料相同的长方体物块C和物块D，如图（b）所示，如果它们的高度h相等，正方体A和B对水平地面的压强分别为p_A′和p_B′．请通过计算比较它们的大小关系及其对应的h的取值范围．

科目： 来源：2011-2012学年上海版九年级（上）期末物理试卷（解析版） 题型：解答题
