科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，闭合开关S，电流表A₁的示数为1.4A，电流表A₂的示数为0.5A，则通过灯L₁的电流为    A．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，一轻质杠杆的B处挂一重为10N物体，A端拴一细绳固定在天花板上，使其在水平位置平衡，绳与杆的夹角为30°，OA长为2m，OB：OA=1：4，此时绳的拉力大小为
    N．若在O处放一质量为0.5kg的物体，用F=1N的水平拉力使物体向右匀速滑动．直到绳的拉力为零时，拉力F做的功是    J．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示是由三个相同的滑轮组装成提升重物的装置，固定点O所能承受的最大拉力为2300N．在不计绳重和轴的摩擦情况下，假设绳子足够结实，提起900N的重物A时，滑轮组的机械效率为75%．当人的拉力作用点以0.6m/s的速度向右运动提升另一个物体时，人的拉力做功的最大功率为    W．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

图中电阻箱两接线柱间的电阻值是______Ω．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

图所示电压表的示数是______V．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图是利用杠杆原理制成的搬运煤气罐上楼的小车．其中M、N 两处为轴连接．以N为支点请在图中画出F₁的力臂（用l表示）．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

利用如图所示的滑轮组把放在地面上的重物提升到高处，请在图中画出滑轮组最省力的绕绳方法．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

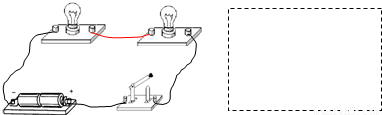

根据图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图．

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示为一可绕中点转轴转动的轻质细杆，杆上相邻刻度线之间的距离都是相等的．使杆在水平位置平衡后，在杆的A刻线处挂2个钩码．为了使杆在水平位置重新平衡，应该在B刻线处挂 ______个钩码．（每个钩码的质量都相等）

科目： 来源：009-2010学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

在探究并联电路电流特点时，小兰连接了图甲所示的电路．当她将电流表依次接入a、b两点时，发现电流表指针偏转情况相同，如图乙所示．则电路中通过灯泡L₁的电流为______A．
