科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：填空题

饮水机的电路如图所示，水沸腾前红灯亮、绿灯灭，加热管正常工作，这时温控开关1、2都闭合；水沸腾后，绿灯亮、红灯灭，加热管不工作，这时温控开关    （填开关序号及通断情况），红、绿两灯电阻R_红和R_绿必须满足条件：    ，理由：    ．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

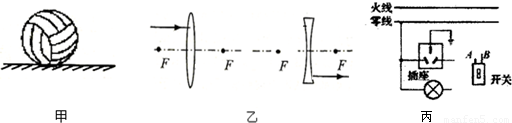

（1）如图甲所示，水平地面上的足球处于静止状态，画出它受力的示意图．
（2）在图乙中画出相应的折射光线和入射光线．
（3）如图丙所示是家庭电路的一部分，要求开关能同时控制电灯和三孔插座，请完成电路的连接．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

在小型建筑工地，常用简易的起重设备竖直吊运建筑材料，其工作原理相当于如图所示的滑轮组．某次将总重G为4000N的砖块匀速吊运到高为5m的楼上，用时20s，卷扬机提供的拉力F为2500N．求在此过程中：
（1）有用功；
（2）拉力F的功和功率；
（3）滑轮组的机械效率．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小明在综合实践活动中设计了如图所示调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U关系图象如右图所示．（电阻丝AB的阻值不随温度变化）求：
（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为多少．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

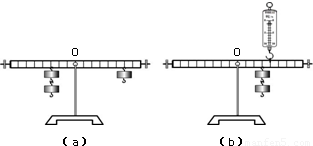

小华、小明两位同学通过实验探究杠杆平衡的条件，所用实验器材有杠杆、弹簧测力计、钩码和支架等．他们分别在已调水平平衡的杠杆上施加动力F₁、阻力F₂并使杠杆在水平位置平衡，记录动力臂l₁及阻力臂l₂，小华、小明的操作情况分别如图（a）、（b）所示，表一、表二为他们记录的实验数据．
表一：小华同学

实验序号	F1（牛）	l1（厘米）	F2（牛）	l2（厘米）
1	1	8	8	1
2	3	6	6	3
3	2	8	8	2

表二：小明同学

实验序号	F1（牛）	l1（厘米）	F2（牛）	l2（厘米）
4	1	8	4	2
5	2	8	4	4
6	4	5	2	10

分析比较实验序号1、2与3的数据及相关条件，小华得出结论：杠杆平衡的条件是F₁+l₁=F₂+l₂．
（1）请判断：小华的结论是______的（选填“正确”或“错误”），依据是：______
（2）分析比较实验序号1、2与3的数据及相关条件，小华又得出结论：杠杆平衡的条件是“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，从实验的角度分析，小华的问题是：______；请你提出实验的改进措施，帮助小华得出正确的结论．你的措施是______
（3）改进实验后，进一步综合分析比较表一和表二中的数据及相关条件，可归纳得出结论：杠杆平衡的条件是______．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小峰同学在“探究平面镜成像的特点”实验时，将玻璃板竖直放在水平桌面白纸上，再取两段相同的蜡烛A和B一前一后竖直放在桌面白纸上，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去它跟蜡烛A的像完全重合，如图所示．在此实验中：
（1）用两段相同的蜡烛是为了比较像与物______的关系．
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（填“A”或“B”）这一侧观察．
（3）小峰确定平面镜成的像是虚像的，说说你确定虚像的做法______
（4）如果将蜡烛A向远离镜面的方向移动，则像的大小将______（填“变大”、“变小”或“不变”）
（5）小峰发现旁边的一组同学是将玻璃板和蜡烛放在方格纸上进行实验的．你认为选择方格纸和白纸哪种做法更好？说出你的理由：______．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小华妈妈担心从市场买回的色拉油是地沟油，小华为消除妈妈的担扰，由网络查得优质色拉油的密度在0.91g/cm³～0.93g/cm³之间，地沟油的密度在0.94g/cm³～0.95g/cm³之间，并完成用测密度的方法鉴别油的品质的实验．
（1）将托盘天平放于水平的桌面上，移动游码至标尺左端“0”刻度处，发现指针静止时指在分度盘中央的左侧，则应将平衡螺母向______ （选填“左”或“右”）调节，使横梁平衡．
（2）往烧杯中倒入适量的色拉油，用天平称出烧杯和色拉油的总质量为70g，然后把烧杯中一部分色拉油倒入量筒，如图a所示，量筒内色拉油的体积是______ cm³；再称烧杯和剩下色拉油的总质量，加减砝码总不能使天平平衡时，应移动______．天平再次平衡时所用砝码和游码的位置如图b所示，则倒入量筒的色拉油的质量为______ g．
（3）该色拉油的密度为______ g/cm³，色拉油的品质是______ （选填“合格”或“不合格”）．

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

小刚在测定“额定电压为2.5V的小灯泡功率”的实验中，连接的电路如图：
（1）检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现______现象．在图中补画出正确的连线．闭合开关前，他应将滑动变阻器的滑片调到______端（填“A”或“B”）；
（2）小刚改正错误后，闭合开关，变阻器滑片P移至某处时，电压表示数如图甲，则电压表示数为______V，若想测量小灯泡的额定功率，应将变阻器滑片P向______端（填“A”或“B”）移动，使电压表的示数为______V时，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻约为______Ω．
（3）小刚继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是______（正确/错误）的．

次数	U/V	I/A	P/W	平均值P/W
1
2
3

科目： 来源：2012-2013学年江苏省盐城市射阳县实验中学九年级（上）期中物理试卷（解析版） 题型：解答题

阅读下面的短文，回答问题．
太阳能热水器
太阳能热水器能利用太阳能把水从低温加热到高温，以满足人们日常生活的需要．它具有安全、节能、环保等优点．

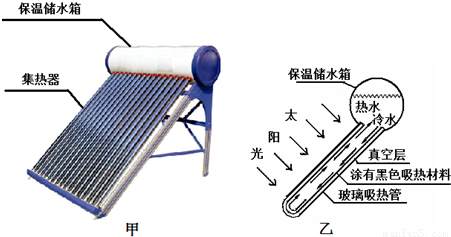

如图甲所示，太阳能热水器主要由两部分构成：一部分是由许多根玻璃吸热管组成的集热器，每根玻璃吸热管由双层玻璃管组成，双层玻璃管之间是真空．如图乙所示是玻璃吸热管的工作原理图，它的结构与保温瓶的玻璃内胆相似，只是在玻璃吸热管的内表面涂了一层黑色的吸热材料；另一部分是保温储水箱，保温储水箱下部与玻璃吸热管相通．
玻璃吸热管工作原理如图乙所示：当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为内能，将管内的水加热．向光一侧的水被加热后体积增大、密度变小而向上运动；背光一侧的水由于温度较低、密度较大而向下运动，形成冷热水循环，最终整箱水都升高至一定的温度．玻璃吸热管具有吸热保温作用．

请回答以下问题：
（1）太阳能属于______（选择“一次能源”或“二次能源”）．玻璃吸热管内向光一侧的水吸热后体积增大、密度变小，所受到的浮力______重力．
（2）能否将黑色的吸热材料涂在玻璃吸热管的外表面上？简单说明理由．______．
（3）将质量为100kg的初温为20℃的水升高50℃，求这些水需要吸收多少热量？[水的比热容是4.2×10³J/]
（4）某品牌太阳能热水器集热器面积为S=2m²，热效率为η=40%（即热水器能将照射到玻璃吸热管上的太阳能的40%转化为水的内能），该地点太阳能辐射到地面的平均功率为P=1.4×10³W/m²（即平均每平方米每秒钟太阳辐射能为1.4×10³J）．在第（3）小题中水吸收的热量由该热水器提供，求需要加热多少时间？
