科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝．将插头插入插座，若只闭合开关S_l，电吹风吹出的是    风；若将开关S_l、S₂都闭合，电吹风吹出的是    风．（热/冷）

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：填空题

小北塘在“探究杠杆的平衡条件”实验中：

（1）在挂钩码前，杠杆如图1所示，实验时，他应先将杠杆两端的平衡螺母向    调节，直到杠杆在    位置平衡；
（2）杠杆调节平衡后，在杠杆的左端挂上2个相同的钩码，在右端某处挂上钩码，并移动钩码使杠杆仍在    位置平衡，这样做的目的是    ．
（3）现有8只相同的钩码，调节杠杆平衡后（如图2），在杠杆的左侧第3格处挂了4个钩码，为了使杠杆在水平位置重新平衡，他应怎样挂钩码？（请你设计两种方案）．
①    ；
②    ．

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：解答题

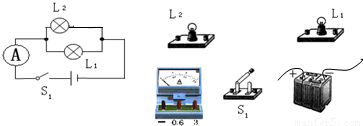

在图中，根据电路图连接实物图（电流大约为0.58A左右）：

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，请画出铡刀铡物体时动力F₁的力臂l₁和阻力F₂的力臂l₂．

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：解答题

用滑轮组提升重1000N的物体．如果每个滑轮重50N，绳子能承受的最大拉力为500N．请在图中画出绕绳方法．

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：解答题

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．

AB两点间的电压UAB/V	BC两点间的电压UBC/V	AC两点间的电压UAC/V
1.4	2.4	3.75

（4）这个实验在设计方案上还存在的不足之处是：______．

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：解答题

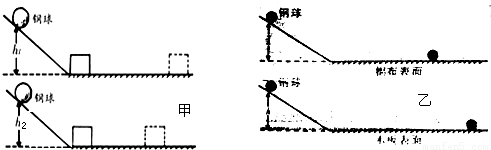

甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，打到同一个木块上．图乙是研究“牛顿第一定律”的实验装置，实验中让同一钢球从斜面上相同的高度由静止滚下，在粗糙程度不同的平面上运动．请回答以下问题：
（1）设计甲实验的目的是研究钢球动能的大小与______的关系；让钢球从不同高度滚下是为了______．设计乙实验的目的是研究运动的钢球速度减小的快慢与所受______的关系．

（2）甲实验是通过木块被推动______的大小，说明钢球对木块做功的多少，从而判断钢球动能的大小；乙试验是通过钢球在粗糙程度不同的平面上运动的远近，推理得出：在理想情况下，运动的物体如果______，将永远作匀速直线运动．

科目： 来源：2009-2010学年江苏省无锡市北塘区九年级（上）期中物理试卷（解析版） 题型：解答题

用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为______%．请写出使用该杠杆做额外功的一个原因：______．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

次数	钩码 悬挂点	钩码总重 G/N	钩码移动距离 h/m	拉力 F/N	测力计移动距离 s/m	机械效率 η/%
1	A点	1.5	0.10	0.7	0.30	71.4
2	B点	2.0	0.15	1.2	0.30	83.3

根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：______；
请简要说明两条理由：①______；②______．
