科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

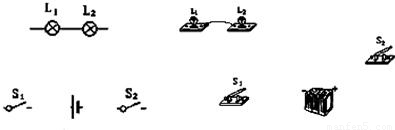

如图示，按要求画好电路图，再根据电路图，在右边连接出对应的实物图．电路要求：
（1） L₁与L₂组成并联电路，
（2） S₁控制L₁，S₂同时控制L₁与L₂；

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

汽车急刹车时，车轮停止转动，在地面上滑动，轮胎表面温度急剧升高，产生冒烟现象，并在地面上留下黑色痕迹，如图所示．请用所学知识解释轮胎为什么会冒烟？

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

小王同学在探究某种物质熔化的实验中．使用了图左所示的实验装置．他记录的实验数据如下表
（1）小王同学根据实验数据在图右中已经作出了三组数据对应的点，请你帮他作出其余八组数据对应的点，并画出温度随时间变化的曲线．

时间/min		1	2	3	4	5	6	7	8	9	10
温度/℃	40	42	44	46	48	48	48	48	48	49	50

（2）小王同学实验中所用的物质是晶体还是非晶体？为什么？
（3）图左所示的实验装置中，被加热的物质放在试管内，试管放在盛水的烧杯中．这种加热方法与直接用酒精灯对试管进行加热相比．优点是什么？

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

（1）在两块相同的玻璃片上，小明同学分别滴一滴质量相同的水，如图1所示．
观察图1中情景可知，这次实验探究的主要目的是：蒸发快慢是否与______有关；
（2）在观察“水的沸腾实验”中，为了节约能源适当缩短实验时间，可以采取的措施有（写出两种）：①______；②______．
（3）如图2所示，是探究“比较不同物质的吸热能力”的实验装置
在图1和图2两图中，除杯内分别装的是质量、初温度都相同的食用油和水外，其余都相同．完成该实验还需要的器材是______．在此实验中，用加热时间的长短来表示物质______．如果加热相同的时间，质量相同的水和食用油，______（选填“水”或“食用油”）升高的温度更高．

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

图是某实验中的三个电路图，请仔细观察后回答：

（1）该实验探究的问题是______；
（2）你的结论是______．
（3）小明同学按上述电路用电流表测出的三个电流分别是I₁=0.2A、I₂=0.2A、I=0.4A，并在表格中做好了记录，实际该实验并未做完，下一步应该做的是______．

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年山东省烟台市招远市九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图中的甲是用水来冷却热牛奶的示意图．图乙是记录牛奶、水的温度随时间变化的图象，图中表示热奶温度随时间变化的曲线应是______（填写“Ⅰ”或“Ⅱ”）；图中A点的物理意义是______．若水的质量为1.5kg，在这个过程中水吸收的热量是多少？
（2）用蓄电池给某电器供电，当电流为10A时可持续放电120S，现在把电流变为2A，那么放电时间为多少秒？
