科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：填空题

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：填空题

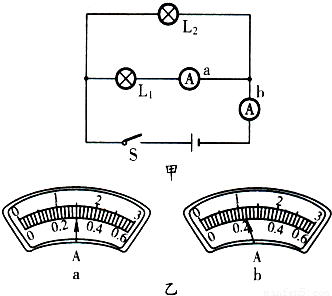

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过     （选填“电源…”、“L₁”或“L₂”）的电流，b电流表的读数应为    安．

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：解答题

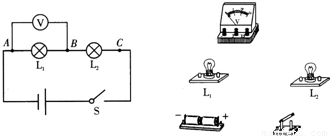

小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．
（1）请用笔画线代替导线，连接实验电路．要求：L₁和L₂：串联，电压表测量两灯串联后的总电压．
（2）小刚用电压表测量L_l两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是______．
（3）他们在测量L₂两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L₁处的故障是______；L₂是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是______
______
（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系的普遍规律池们还应当______．

L1两端电压/V	L2两端电压/V	串联后的总电压/V
1.4	3.1	4.5

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：解答题

小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L₁和L₂并联连接，电流表测量通过灯L₁电流．
为研究并联电路中的电流关系，他还应继续测量通过______和______的电流，然后归纳得出结论．

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：解答题

火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中的各元件符号连接成符合上述设计要求的电路图．

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：解答题

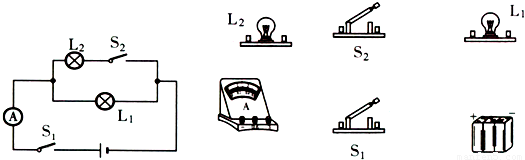

根据图所示的电路图，用笔画线代替导线，把图的实物连接成电路． （要求导线不能交叉）

科目： 来源：2012-2013学年安徽省六安市霍邱县姚李职高九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示为一实物电路，请画出所对应的电路图．

科目： 来源：2012-2013学年广东省东莞市长安实验中学九年级（上）期中物理模拟试卷（解析版） 题型：选择题

在如图中的几个情形中所提到的力没有做功的是（ ）
A．
 物体在绳子拉力作用下升高
B．
静止的小车在拉力作用下运动起来
C．
汽车在刹车阻力的作用下速度降低
D．
人用力搬石头，石头不动

科目： 来源：2012-2013学年广东省东莞市长安实验中学九年级（上）期中物理模拟试卷（解析版） 题型：选择题
