科目： 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的电路，容易造成的危害是    ；主要是因为    ．

科目： 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：解答题

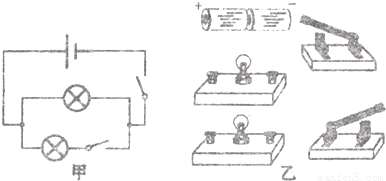

请你按照图甲所示的电路，用笔画线代替导线，将图乙中的元件连成电路．

科目： 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：解答题

阅读下列材料，回答问题．
如图是关于水循环的示意图．地球上的水在不停地循环着．阳光晒暖了海洋，水变成水蒸气升到空中，形成暖湿气流．暖湿气流遇到冷空气后水蒸气液化成小水滴，变成雨．天空的降水落到地面，一部分直接变成小溪，另一部分渗入地下，涌出地表后，变成股股清泉．许多小溪汇合，形成江河，又注入大海．
（1）分析水循环的示意图，你能得到哪些物态变化的信息．
（2）你也许注意过，天气预报中常说：“…向北移动的暖湿气流和来自××地区的冷空气前锋相遇，将在我国××至××之间形成一条东西方向的降雨带…”．试说明暖湿气流携带较多的水分，为什么不一定带来降雨，而与冷空气相遇才会降雨．

科目： 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：解答题

在测量某一定值电阻R_x阻值的实验中，小明选定了如图所示的器材进行实验．实验过程中，由于小明同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘记填入表格中．
（1）请你帮助小明同学把记录在草稿纸上（如图）的电流值对应填入表格中，并写出你所依据的物理规律是______．

实验次数	l	2	3	4	5
电压U/V	0.5	1.0	1.5	2.0	2.5
电流 I/A	______	______	______	______	______

（2）根据数据计算该定值电阻的阻值为______．（小数点后保留一位数字）
（3）根据实验所需电路，用笔画线代替导线完成上图中的实物连接．
（4）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______．

科目： 来源：2008-2009学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：解答题

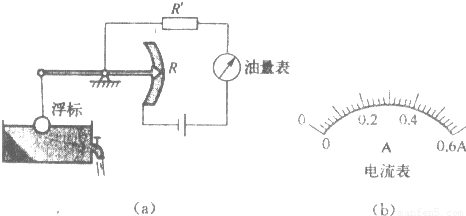

如图所示是一种自动测定油箱内油量的装置．R是滑动变阻器，它的滑片在杠杆的-端，油量表（油量显示器）实际上是一个电流表（是由电流表改装而成）．

（1）试说明电路中R′的作用．
（2）该装置用到了哪些物理知识．（至少说出三种）
（3）已知油量表（电流表）的量程为0.6A，表盘如图（b）所示，电源电压为12V，设计时规定，通过油量表的最小电流为0.1A．按照这一规定，保护电阻R^′的阻值和滑动变阻器R的最大值应该分别是多大？
（4）若油量表的最大示数设计为120L，最小示数设计为20L，请在图（b）的刻度盘上标出这两个对应的油量示数．

科目： 来源：2007-2008学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2007-2008学年山东省烟台市莱阳市九年级（上）期末物理试卷（解析版） 题型：选择题

下列四幅图所显示的“用温度计测量水温”的四种方法，其中正确的是（ ）
A．
B．
C．
D．
