科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题

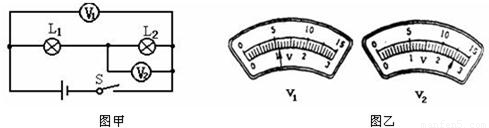

如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V
1和V
2的示数分别如图乙所示．则V
1用的量程是
V，V
2用的量程是
V，小灯泡L
1上的电压
．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题
同种材料制成的三根电阻线，R1=5Ω，R2=10Ω，R3=15Ω．如果它们的长度相等，则电阻线的横截面积最大的是 ；如果它们的横截面积相等，则电阻线的长度最短的是 ；如果R1、R2并联在同一电源上，则它们各自两端的电压U1 U2．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题
弧光灯的电阻是6Ω，允许通过它的最大电流为10A．现将该弧光灯接在220V的家庭电路中，为使其正常工作，应 联一个阻值最小为 Ω的电阻．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题
电阻R
1、R
2的电流随电压变化图象如图所示．则电阻R
1的阻值为
Ω；若把它们并联在12V的电路中，则通过R
2的电流是
A，电阻R
1、R
2两端的电压之比是
．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题
已知小灯泡两端的电压为6V，通过它的电流是1A，则1分钟内电流通过小灯泡所做的功是 J；一把电烙铁接在220V的电路中，每分钟消耗4.62×103J的电能，这时流过电烙铁的电流是 A．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题
如图所示，电源电压保持不变，闭合开关S，为使滑动变阻器连入电路的阻值最小，应将滑片P移至最
端（选填“左”或“右”）．此时，电压表的示数为3V，电流表示数为0.3A，那么，定值电阻R的阻值为
Ω，电源电压为
V．如果通电100s，电流在电阻R上产生的热量是
J．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：解答题
下课后王老师去关闭微机房的总电闸时，发现如图所示的电能表转盘在缓慢地转动，他利用手表估测了一下，2min转盘转动了5r，那么2min内消耗了电能______J：经检查发现，原来机房内还有20台型号相同的电脑显示器处于待机状态，则一台电脑显示器的待机功率约为______W．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：填空题
小莉把新安装好的空调机接入家中电路时，家里的用电器突然同时停止了工作．小莉用试电笔检测，发现总保险丝熔断了，引起电路中电流过大的原因可能是发生了
短路或
．图是小莉用试电笔检测电路的示意图，其中正确的是
图．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：解答题
将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．
查看答案和解析>>
科目：
来源：2008-2009学年山东省烟台市招远市九年级（上）期末物理试卷（解析版）
题型：解答题
小凡学了电路知识后，想到爷爷房间电灯的开关在门口，晚上开关灯不方便，就想用两个单刀双掷开关（S
1、S
2）控制房间电灯，使爷爷在门口和床边都可以开灯和关灯．请你根据小凡的想法，在下图中完成电路图连接（1、2为S
1的触头，3、4为S
2的触头）．
