    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    用如图提供的材料，设计一个自动报警电路．要求：晚间房门被打开，细导线AB被扯断电铃发声自动报警．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    请在如图中用铅笔代替导线把各电路元件连接起来．要求：开关同时控制两盏灯，电流表测量干路电流，滑动变阻器的滑片向右调节时，灯L2的亮度变暗，灯L1的亮度不变，连线不能交叉．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    如图所示，将一束扯成线状的塑料捆扎绳，用清洁干燥的手自上而下地捋，塑料绳就会向四周散开，而且捋的次数越多，下端散开得越大，这是为什么？

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    在探究影响导体电阻大小的因素时，甲、乙、丙三位同学作出如下猜想：
    甲：导体的电阻可能与导体的材料有关；
    乙：导体的电阻可能与导体的长度有关；
    丙：导体的电阻可能与导体的横截面积有关；
    现提供多根电阻丝，材料参数如下表．
    编号材料长度/m横截面积/mm2
    A镍铬合金0.50.1
    B镍铬合金1.00.1
    C镍铬合金0.50.2
    D锰铜合金0.50.1
    （1）在本实验中用到的物理学研究问题的方法是______
    A、类比法        B、控制变量法       C、建立模型法
    （2）如要验证上述甲同学的猜想，则应该选用______两根电阻丝（填编号）．
    （3）若选择编号A、C两根电阻丝，则可以验证______同学的猜想．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

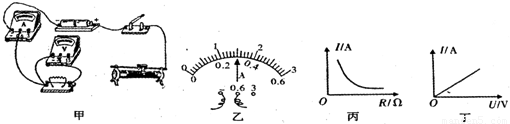

    我们已进行过“探究欧姆定律”的实验，请回答下列问题．

    （1）请在图甲中把余下部分的电路用笔划线代替导线连接完整．
    （2）在某次测量中，电流表的示数如图乙所示，电流为______A．
    （3）如丙、丁两图所示，是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电阻不变，电流随电压变化的图象是______（选填“丙”或“丁”）．由图丙可得出的结论是：______．
    （4）在探究电阻一定时，通过电阻的电流跟两端电压关系的过程中，使用滑动变阻器的目的是______和______．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    某实验小组要研究接入电路的合金丝电压与长度的关系，实验室提供下列器材：待测合金丝（总长为1m，配导电夹），刻度尺，电流表，电压表，电源（电压未知），开关，导线若干．
    要求：①能测多组数据，使实验结果尽可能准确；
    ②通电后，电流表示数始终不变；③刚闭合开关时，电压表示数为0．

    （1）根据实验要求在图甲中连成实验电路（连接电压表的一根导线已接好）．
    （2）根据所连电路，通电前，导线夹P应置于______（选填“左”或“右”）端，通电后，当导线夹P由图示位置向右移动时，电压表的示数______（选填“增大”、“减小”或“不变”）
    （3）某同学根据实验中测得的多组电压、长度值，在如图乙种做出了合金丝的U--L图象．由图象可知U与L的关系为______；已知电流表的示数为0.5A，则合金丝的电阻为______Ω．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    王红同学在做“测量小灯泡的电阻”实验时，选取了一个标有“2.5V”的小灯泡和必要的器材．王红没有连接完整的实物电路如图所示．

    （1）请你用笔画线代替导线在图甲中将实物电路连接完整．
    （2）电路连好后，闭合开关．王红发现灯泡不亮，电流表有示数，而电压表没有示数，则故障可能是______．
    （3）王红解决好故障后，连续进行四次实验，并将有关数据和现象填在表格中．
    次数电压U/V电流I/A灯泡亮度
    11.5 灯光微弱
    22.50.40正常发光
    33.00.45很亮
    ①第一次实验时，电流表指针的位置如图乙所示，请你将它填在表中的空格处．
    ②小灯泡在正常发光时的电阻是______．
    ③从表中数据可知，灯丝的电阻随其两端的电压的增大而______（选填“增大”、“减小”或“不变”），电阻变化的本质是灯丝的电阻随______而增大．
    （4）若将图乙电流表接入电路的某个接线柱换成另一个接线柱来测量这个小灯泡的电流，电流表的指针偏转情况如何？______．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    某同学在“测量小灯泡电阻”的实验中，设计了如图甲所示的电路图．小灯泡上标有“3.8V  1.5W”字样，请完成和解答下列问题．
    （1）在图甲中a．b分别是______表．
    （2）根据实验电路图，在图乙中用笔画线代替导线，补充完成实物图连接．
    （3）连接电路时，应将开关______；闭合开关前，滑动变阻器的滑片P应滑在______端．
    （4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于______造成的．

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    一个小灯泡正常发光时的电阻是20Ω，通过灯丝的电流为0.2A，如果把它接在6V的电源上使用，问：
    （1）应在电路上串联还是并联一个电阻？
    （2）这个电阻的阻值是多少欧？

    查看答案和解析>>

    科目： 来源：2012-2013学年江西省南昌市育新学校九年级（上）第一次月考物理试卷（解析版） 题型：解答题

    如图所示电路，电源电压为9V，R1、R2的阻值均为6Ω，R3的阻值为3Ω，求：
    （1）当S1、S2都断开时，电流表和电压表的示数各是多少？
    （2）当S1、S2都闭合时，电流表和电压表的示数各是多少？

    查看答案和解析>>
