科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示是某用户的电能表，表上标有“3000r/kW?h”的含义是    ，若该用户家中只是用了一只灯泡，测出电能表转盘6min内转了15r，则灯泡在这段时间内消耗的电能是    kW?h，合    J．

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，请根据条形磁体周围小磁针静止时的指向，标出该条形磁体的N、S极．

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交叉）

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

初冬的夜晚，地面的温度迅速降低到0℃以下，在地面或树木、植物的枝叶上出现小晶体（如图），这就是人们常说的“下霜了”．
有霜的季节，农作物常被冻坏，人们就说遭受霜冻．实际上，农作物不是因为霜而受冻的，0℃以下的低气温才是真正的“凶手”．当空气于燥时，即使温度降到-20℃～-10℃，也不会出现霜．但此时农作物早被冻坏了．农民们称这种情况为“黑霜”．

请你回答：
（1）霜的形成对应的物态变化名称是______．
（2）请你根据短文，说明“霜”形成的条件是什么？______．
（3）文中谈到：初冬的夜晚，在地面或树木、植物的枝叶上出现小晶体，这就是人们常说的“下霜了”，意思是说“霜”是从天上“掉”下来的．这种说法科学吗？为什么？______．

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

在一个配有活塞的厚玻璃筒里放一小粒硝化棉，把活塞迅速压下去，如图所示．请回答：
（1）观察到的现象是什么？
（2）产生这种现象的原因是什么？
（3）这种现象说明了什么？

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是反映熔化或凝固的图象，根据图象回答下列问题．

（1）哪些图象反映了晶体熔化、凝固的温度变化规律？
（2）图象的哪部分线段表示晶体正处在熔化、凝固过程中．
（3）图象A和图象C表示的两种物质，哪种物质熔化时的温度较高？哪种物质凝固时的温度较低？

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

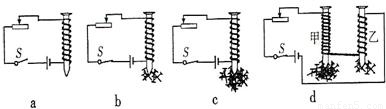

为探究电磁铁的磁性跟哪些因素有关，小聪所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材做了如图所示的实验．
根据b、c、d中观察到的情况，完成下面填空：
（1）通过观察电磁铁吸引大头针数目的不同，来判断它 ______不同．
（2）通过比较 ______两种情况，可以知道通过的电流越大，电磁铁的磁性越强．
（3）通过比较d中甲、乙两个电磁铁，发现外形结构相同的电磁铁，通过相同的 ______时，线圈匝数越多，磁性越强．

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题

在做“测小灯泡电功率实验”时，小明设计了如图1所示的电路图．已知电源电压为6V，灯泡的额定电压为3.8V．

（1）如图2是小明根据电路图连接的实物图．闭合开关后，移动滑动变阻器的滑片，发现小灯泡不发光；经检查，是由于一根导线连接错误．请你在实物图2中连接错误的导线上打“×”并补画出正确的连线．
（2）要测出小灯泡的额定功率应完成的操作是什么？观察、记录什么？
（3）测小灯泡电功率的实验要求改变小灯泡两端的电压进行多次测量，这样做的目的是什么？

科目： 来源：2010-2011学年山东省烟台市莱州市沙河中学九年级（上）期末物理试卷（解析版） 题型：解答题
