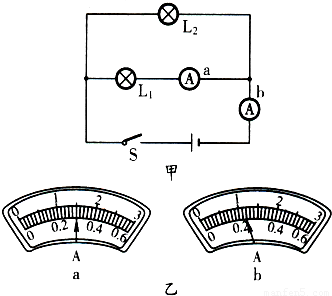

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过     （选填“电源…”、“L₁”或“L₂”）的电流，b电流表的读数应为    安．

科目： 来源：2012-2013学年安徽省合肥市肥西县高刘中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

科目： 来源：2012-2013学年安徽省合肥市肥西县高刘中学九年级（上）第一次月考物理试卷（解析版） 题型：填空题

如图所示电路，闭合开关时，发现灯泡L₁、L₂均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L₁两端，发现L₂亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）    ．

科目： 来源：2012-2013学年安徽省合肥市肥西县高刘中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

根据图所示的实物电路，在虚方框内画出对应的电路图．

科目： 来源：2012-2013学年安徽省合肥市肥西县高刘中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

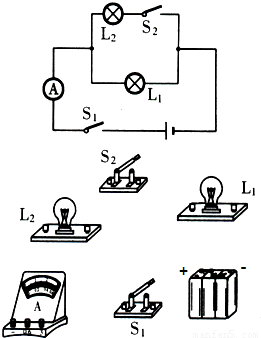

根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．

科目： 来源：2012-2013学年安徽省合肥市肥西县高刘中学九年级（上）第一次月考物理试卷（解析版） 题型：填空题

如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

科目： 来源：2012-2013学年安徽省合肥市肥西县高刘中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．
【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L₁两端的电压；
（3）在测L₂两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压．
【交流与评估】：
（1）在拆接电路时，开关必须______；
（2）瑞瑞同学用上面的方法能否测出L₂两端的电压？为什么？______．
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压______各用电器两端的电压之和（填“等于”或“不等于”）．

AB两点间的电压UAB/V	BC两点间的电压UBC/V	AC两点间的电压UAC/V
1.4	2.4	3.75

（4）这个实验在设计方案上还存在的不足之处是：______．
