科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

如图，要使L₁和L₂并联在电路中，闭合的开关是    ，使L₁和L₂串联在电路中，应闭合的开关是    ．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示．使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为    W，如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，这只家用电灭蚊器一个月（按30天计算）消耗电能    kW?h；当发热体温度继续上升时，它的电功率会    （最后两空选填“增大”、“不变”、“减小”）．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

如图所示，电阻R₁、R₂、R₃的电阻值均为4Ω，A、B两点间的电压为6V并保持恒定，当开关S断开和闭合时，A、B两端的电阻之比为    ；流过电阻R₁的电流之比为    ．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

根据实物图在方框中画出电路图．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

某传达室需要在前、后门都装上开关，要求：前门来人按开关，传达室内电铃响，同时红灯亮；后门来人按开关，传达室电铃响，同时绿灯亮．请按要求将图中的实物连连接起来，并在方框内画出相应的电路图．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

小明在做“测量小灯泡电功率”的实验中，所用器材有额定电压为2.5V的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线．实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图示方式连接电路．
（1）闭合开关前应把滑动变阻器滑片P调到    （选填“A”或“B”）端．
（2）闭合开关，调节滑动变阻器，结果出现了下列现象，请分析其原因：
a．小灯泡不亮，电压表示数始终为3V，电流表示数始终为零，则可能是导线    出现断路；
b．小灯泡能发光，电流表有示数，电压表示数始终为零，则可能是导线    出现断路．
（3）排除故障后，调节滑动变阻器，测得的三组数据如下表．则小灯泡的额定功率为    W．

实验次数	1	2	3
电压U/V	2.5	2.8	2.0
电流I/A	0.30	0.32	0.26

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

运用如图（a）所示的实验器材做“测小灯泡功率”的实验，其中小灯泡标有“3.8V”的字样，灯丝电阻约为10Ω左右．请完成或回答以下两组问题．
第一组问题：
①补画导线，把图（a）中的器材连接成实验电路，要求导线不交叉，且滑动变阻器的滑片P向右滑动时灯泡变亮；
②电路连好后闭合开关，发现小灯泡两端电压为2.5V，这时小灯泡的亮度______（选填“较亮”、“较暗”），为使小灯泡正常发光，应将滑片P应向______端移动（选填“A”或“B”）；
③小灯泡正常发光时，电流表的指示如图（b），则小灯泡额定功率为______W；
④由实验数据可知，小灯泡正常发光时的灯丝电阻为______Ω．
第二组问题：
①某同学连接好电路后闭合开关，发现电流表指针向左偏转，其原因是：______
②若闭合开关后，发现电流表有指示，而电压表指针不动，可能的原因是______．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

在探究电流做功与哪些因素有关的实验中（如图所示），二个瓶子中的电阻丝是    （选填“串联”或“并联”）电路，这样做可以保持二瓶的    一致．这是用来研究电流所做的功跟    （选填“电流”或“电压”）的关系，实验结果表明，相同时间内电流大的那瓶温度升高的多，说明电流做功跟    有关．

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

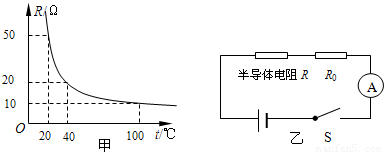

半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图．根据这种半导体材料电阻的特性，小明和他同学设计了一个电路（如图乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0～0.6A）、开关、定值电阻R（10Ω）、导线若干．
（1）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压．
（2）当电流表的读数为0.4A时，环境温度是多少？
（3）如果环境温度为100℃，半导体电阻的电功率是多少？

科目： 来源：《第7章 电功率》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

如图所示的电路中，电源电压恒定不变，R₂=30Ω，通过R₁的电流随它两端电压变化关系如图所示，求：

（1）R₁的阻值大小；
（2）当S₁、S₂、S₃均闭合时，电流表的示数为0.5A，电源电压；
（3）当S₁闭合，S₂、S₃断开时，电流表的示数为0.15A，R₃消耗的功率．
