科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（ ）

A．0～0.6A
B．0～1A
C．0～2A
D．0～3A

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R₁和电阻R₂两端电压分别为（ ）

A．4.8V   1.2V
B．6V    1.2V
C．1.2V    6V
D．1.2V   4.8V

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

小明要研究串联电路的电流特点，连接了如图电路．闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（ ）

A．甲处最大
B．乙处最大
C．丙处最大
D．一样大

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）

A．I_a=I_d
B．I_a＜I_b
C．I_b＞I_c
D．I_c=I_d

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

如右图，电压U 不变，开关S闭合后，下列说法正确的是（ ）

A．电流表的读数增大
B．电流表的读数减小
C．电压表的读数增大
D．电压表的读数减小

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

如图所示，电源电压保持不变，当开关S₁闭合，S₂断开时，电压表示数3V，当S₁断开，S₂闭合时，电压表示数4.5V，则灯泡L₁和L₂两端的电压分别是（ ）

A．3V和5.5V
B．1.5V和4.5V
C．3V和1.5V
D．1.5V和3V

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

我们做电学实验时应学会检查和排除电路故障．如图是一位同学研究串联电路电流、电压特点的电路图．当闭合开关时，L₁亮，L₂不亮，A和V均有示数，故障的原因可能是（ ）
A．L₁短路
B．L₂短路
C．L₁断路
D．L₂断路

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：选择题

如图所示，当开关S闭合后，若将滑动变阻器的滑片从a端附近逐渐向b端附近移动的过程中，电流表的示数的变化情况是（ ）

A．电流表的示数增大
B．电流表的示数减小
C．电流表的示数先变大，后变小
D．电流表的示数先变小，后变大

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：填空题

科目： 来源：《第5章 探究电流》2012年单元测试卷（资中县马鞍中学）（解析版） 题型：解答题

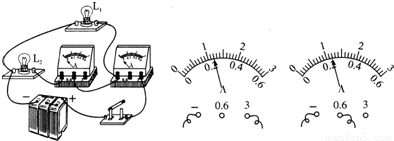

如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是______A；通过灯L₁的电流是______A；通过灯L₂的电流是______A．
