科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，灯L₁与L₂并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中选填电池或开关的符号，使电路连接符合要求．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

请照图中甲图所示的电路图，用笔画线，补充完成乙图电路的连接．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆平衡条件”的实验中，先把杠杆的中点支在支架上，杠杆停在如图甲所示的位置，此时杠杆处于______（选填“平衡”或“不平衡”）状态．为了使杠杆在水平位置平衡，可以将右端的平衡螺母向______调节，也可以将左端的平衡螺母向______调节．（选填“左”或“右”）
（1）在杠杆上挂2N的重物，如图乙所示，杠杆静止时弹簧秤的示数为______N，将所挂的重物往左移1格，杠杆重新平衡后，弹簧秤的示数会______（填“变大”、“变小”或“不变”）．
（2）某同学进行正确的实验操作后，得到的数据为F₁=6N、l₁=20cm、F₂=4N和l₂=30cm．该同学根据这些数据能否得出探究结论？______．理由是：______．
（3）使杠杆在倾斜的位置做实验，也能得出杠杆平衡条件．这种实验方案与杠杆在水平位置做实验的方案相比较，你认为______ （选填“倾斜位置”或“水平位置”）做实验的方案好，理由是______．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

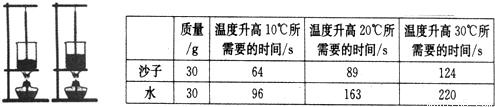

为了比较水和沙子吸热本领的大小，小明做了图所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下表：

（1）在此实验中，是用加热时间的长短来表示水和沙子______的．
（2）在实验中，应不停地用搅拌棒搅动水和沙子，其目的是：______．
（3）分析表中的实验数据可知；质量相同的水和沙子，升高相同的温度，水吸收的热量______（大于/小于）沙子吸收的热量．
（4）可以推想，如果给相同质量的水和沙子加热相同时间，则______（沙子/水）升高的温度会更高些．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：填空题

小林用如图所示的电路研究串联电路特点，闭合开关S后，发现灯L₁较亮，灯L₂较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L₁、灯L₂，电流逐渐变小，所以灯L₁较亮，灯L₂较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：
（1）在下面虚线框中，画出小欢所设计的实验电路图．
（2）根据实验现象简要说明小林的解释是错误的．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：填空题

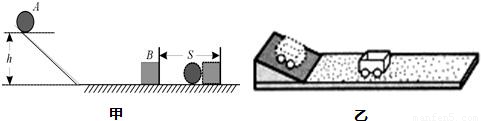

如图所示，甲是探究“动能的大小与什么因素有关”的实验装置，实验中让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上．乙是探究“阻力对物体运动的影响”的实验装置，实验中让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动．请回答下列问题：
（1）甲实验的目的是探究钢球动能的大小与    的关系；实验时，它是通过观察    ，从而判断钢球动能的大小．
（2）进行乙实验时，每一次都让同一小车从斜面上相同的高度由静止滑下，其目的是使小车在水平面运动的起始    相同；通过观察小车在粗糙程度不同的水平面上运动    来判断小车在不同的水平面受到    的大小．从而可以推理：如果运动的物体不受力，它将    ．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

【探究名称】探究并联电路中电流的关系．
【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？

【______】
（1）按图示连接电路；
（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；
（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当______重做上述实验；
（4）整理器材．

【分析与论证】
（1）在接、拆电路时，开关必须______；
（2）上面设计的表格中存在的不足之处是：______；
（3）电流表连入电路前出现上图所示的现象，必须要______；实验时，开关闭合后出现上图所示的实验现象，原因是______；
（4）表格补充完整后，通过对上面数据的分析，可以得出结论：并联电路干路中的电流等于______．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：
（1）如果合上开关，将出现______现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成______的不良后果．
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．

科目： 来源：2010-2011学年江苏省泰州市姜堰二附中九年级（上）期中物理试卷（解析版） 题型：解答题

河南）是小松同学测定滑轮组机械效率的实验装置，小松同学实验中测量的有关数据如表所示：

次数	钩码重G/N	钩码上升的高度h/m	拉力F/N	细线自由端移动的距离s/m	机械效率η/%
1	2.0	0.03	1.6	0.06
2	3.0	0.05		0.1	75

（1）请你根据表中数据在图中画出实验时滑轮组的绕线情况，并填好表中的空格．
（2）若提升的钩码重增加到6N，则该滑轮组的机械效率将______（填“变大”、“变小”或“不变”）．
（3）小松在实验过程中，应当______向下拉动弹簧测力计，才能通过弹簧测力计准确读出拉力的大小．
