科目： 来源：2012-2013学年安徽省亳州市蒙城县双涧中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示，如果电流表选择的量程为0～0.6安量程，则电流表的示数为______A；如果电流表选择的量程为0～3A，则它的示数为______A．

科目： 来源：2012-2013学年安徽省亳州市蒙城县双涧中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

如图所示．现有一个电池组．两个开关和两盏电灯，请你连接好下面的实物电路图，使S₁闭合时L₁亮，使S₂合时L₂亮．

科目： 来源：2012-2013学年安徽省亳州市蒙城县双涧中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

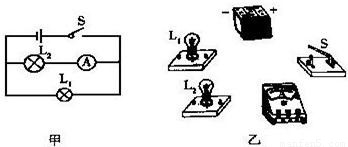

根据图甲的电路图将图乙的实物用笔画线代替导线连接起来．（导线不能交叉）

科目： 来源：2012-2013学年安徽省亳州市蒙城县双涧中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在下图中结合手电筒的实物图，在右边虚线框内画出手电筒的电路图

科目： 来源：2012-2013学年安徽省亳州市蒙城县双涧中学九年级（上）第一次月考物理试卷（解析版） 题型：解答题

在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A₁的量程为0～0.6A，A₂的量程为0～3A）

科目： 来源：2012-2013学年甘肃省张掖市青西中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示的电路中，开关S闭合后，三盏电灯串联的电路是（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年甘肃省张掖市青西中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）

A．L₁不亮，L₂亮
B．L₁和L₂都亮
C．L₂不亮，L₁亮
D．L₁和L₂都不亮

科目： 来源：2012-2013学年甘肃省张掖市青西中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）（ ）
A．
B．
C．
D．

科目： 来源：2012-2013学年甘肃省张掖市青西中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

科目： 来源：2012-2013学年甘肃省张掖市青西中学九年级（上）第二次月考物理试卷（解析版） 题型：选择题

如图所示的电路图中，能用电压表正确测出灯L_l两端电压的是（ ）
A．
B．
C．
D．
