科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：填空题

如图是一种泡沫灭火器局部示意图，当按压控制杆时，控制杆绕点O转动，可打开阀门．灭火器的控制杆相当于简单机械中的    ．演习过程中，小明用60牛竖直向上的力将灭火器从地面提高0.5米，则小明对灭火器所做的功为    焦．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：填空题

如图所示，某同学在做俯卧撑运动，可将他视为一个杠杆，他的重心在A点，重力为500N，那么他将身体撑起，双手对地面的压力至少    N，若他在1min内做了20个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为    W．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：填空题

如图，小云想粗略地测算自己在单杠上做引体向上运动的功率，如图所示，他用尺量出握拳时手臂的长度，并测出自己连续拉上去的次数和时间填入下表，请在空格处补上相应的数据．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：填空题

在体育考试中，小明投出的实心球在空中的运动轨迹如图所示．若实心球重20N，从最高点到落地点的过程中，球下降的高度为2.7m，用时约0.75s．则球下降过程中重力做功为    J，功率为    W．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：解答题

如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆（自重不计），已知AO=2OB．固定O点，使OB 处于水平位置，此时B 端挂一重为40N 的物体，要使杠杆不发生转动，至少需在A 端施加F=______N 的力，在图上画出此时力F的方向．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：填空题

如图所示，使用羊角锤拔钉子，动力作用在锤柄上A点．请作出拔钉子时所用最小动力F的示意图． （注意：请在图上保留为确保作图准确所画的辅助线）

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：解答题

如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面．请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：解答题

定滑轮在使用时相当于一个杠杆．如图所示，某人用绳子沿着倾斜方向通过定滑轮拉住钩码，已知人手的拉力为F，钩码重力为G．
（1）请在图中标出这只“杠杆”的支点O，画出拉力F、钩码重力G及它们的力臂（保留作图痕迹）；
（2）若不计摩擦、滑轮重和绳重，请用杠杆平衡条件推证：F=G．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：解答题

在“探究杠杆平衡条件”的实验中：
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将右端的平衡螺母向 ______（选填“左”或“右”）调节，使杠杆在水平位置平衡．
（2）如图所示，杠杆在水平位置平衡后，若将左侧的3个钩码该挂在D处，要使杠杆仍然保持平衡，则应将右端钩码该挂在 ______处．
（3）如图所示，杠杆在水平位置平衡后，若在左侧的3个钩码下添加1个钩码，要使杠杆仍然保持平衡，则应将右侧钩码改挂在 ______处．
（4）分析有关实验数据，可得出杠杆平衡条件是：______．

科目： 来源：《第11章 简单机械和功》2012年单元测试卷（无锡市蠡园中学）（解析版） 题型：解答题

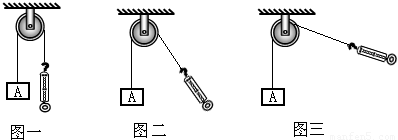

滑轮是工农业生产中常用的一种简单机械．甲同学用定滑轮进行了如图所示的三个实验．
（1）甲同学研究的问题是______．
（2）研究该问题时，弹簧测力计的操作方法可以是______．（填序号）
①拉着重物保持静止；     ②匀速向下拉动重物；     ③随意拉动重物．
