科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：填空题

如图是关于电阻A、B的I-U图象．由图可知，电阻值较小的电阻是    （选填“A”或“B”）．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是    A，若将A、B两电阻串联后接在某电源两端，电路中电流为0.2A，则电源电压为    V．

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：填空题

如图是研究电流与电阻关系的实验电路图．闭合开关前滑动变阻器的滑片应滑至    （选填“a”或“b”）端；实验过程中，当电阻R₁=5Ω换成电阻R₂=10Ω时，为使R₁两端的电压保持不变，滑片应向    （选填“a”或“b”）端滑动．

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：解答题

根据要求作图：
（1）画出使杠杆AB在图1位置静止时所用最小力F的作用点和方向．
（2）如图2所示，将开关、灯泡，三孔插座正确接入家庭电路中．
（3）在图3所示电路的○里填上适当的电表符号，使电路能正常工作

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：解答题

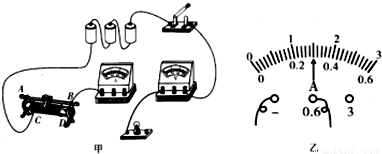

在测量额定电压为2.5V的小灯泡工作时的电阻实验中：
（1）在连接电路时开关应______．
（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是______．
（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向______端（选填“左”或“右”）移动．
（4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是______A，小灯泡正常工作时的电阻是______Ω．（结果保留一位小数）

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：解答题

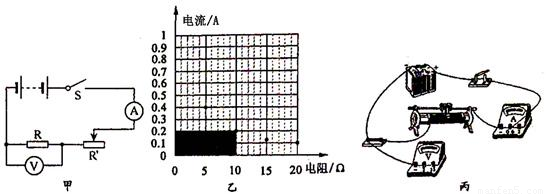

小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．

（1）实验过程中，移动变阻器滑片时，眼睛应注视______（选填序号）；
A．变阻器滑片
B．电压表示数
C．电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是______（选填序号）；
A．10Ω 0.5A
B．20Ω 1A
C．50Ω 2A
（4）乙图中阴影部分面积表示的科学量是______；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是______．

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：解答题

小明和小红利用如图所示的装置探究“导体产生的热量与电阻大小的关系”．质量相等的两瓶煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．
（1）实验中，小明和小红发现______烧瓶中温度计的示数升高快．这表明：在电流和通电时间相同的情况下，导体的电阻越______，产生的热量越多．
（2）小明提议利用该装置改成“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成______相等的水；将甲烧瓶中的铜丝换成镍铬合金丝，并且与乙烧瓶中的镍铬合金丝的______相等．通过实验观察，发现装有______（选填“水”或“煤油”）的烧瓶中温度计的示数变化较大，说明水比热容较大．

科目： 来源：2011-2012学年江苏省盐城市射阳县外国语学校九年级（上）阶段检测物理试卷（解析版） 题型：解答题

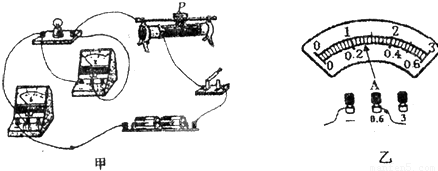

某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W 左右．

（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉．
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______．
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中．
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整．

电压U/V	1.5	2.0	2.5	3.0	3.8	4.0
电流I/A	0.2	0.22	0.25	0.28		0.34
电功率P/W	0.3	0.44	0.625	0.84		1.36
灯泡发光情况	很暗→暗→正常发光→很亮

（5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且灯泡的______，灯泡发光越亮．
（6）用图乙电路还可测量灯泡的______，当小灯泡正常发光时的电阻是______Ω（取整数）．
