科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I_A=0.5A，I_B=0.3A，I_C=0.2A，在表格中记录数据后，下一步首先应该做的是：（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能是（ ）

A．电流表坏了或未接
B．从a经灯L₁到b的电路中有断路
C．灯L₂灯丝烧断或灯座未接通
D．电流表和灯L₁、L₂都坏了

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则（ ）

A．L₁两端的电压为3V
B．L₁两端的电压为6V
C．L₂两端的电压为3V
D．L₂两端的电压为9V

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）
A．
B．
C．
D．

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：选择题

如图所示电路，闭合开关S后，发现灯L₁不亮，L₂正常发光．此电路的故障可能是（ ）
A．开关S接触不良
B．电灯L₁灯丝断了
C．电灯L₁短路
D．电灯L₂短路

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

请在圆圈内画上相应电流表或电压表使两灯能正常发光，并标出各仪表的正负接线柱．

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

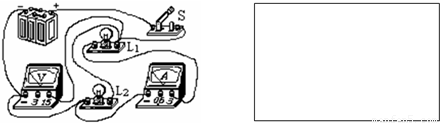

在方框内画出对应的电路图

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

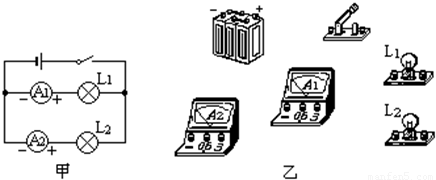

根据图（甲）的电路连接情况，在（乙）图中用笔画线连接实物图

科目： 来源：2011-2012学年江苏省徐州22中九年级（上）月考物理试卷（12月份）（解析版） 题型：解答题

图是某同学用电压表测小灯泡L₂两端的电压的电路图，请指出图中的两处错误：
（1）______；（1分）
（2）______．（1分）
