科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

如图所示是安置在收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆逆时针拉起来，它是一根（ ）
A．省力杠杆
B．费力杠杆
C．等臂杠杆
D．无法确定

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

如图所示是一个指甲刀的示意图；它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是（ ）

A．三个杠杆都是省力杠杆
B．三个杠杆都是费力杠杆
C．ABC是省力杠杆，OBD、OED是费力杠杆
D．ABC是费力杠杆，OBD、OED是省力杠杆

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

如图所示，要使杠杆处于平衡状态，在B点分别作用的四个力中，最小的是（ ）

A．F₁
B．F₂
C．F₃
D．F₄

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

青海省玉树发生地震后，救援人员为了营救被预制板压住的同学，找来一根铁棒将预制板撬起，如图所示．下列说法正确的是（ ）

A．支点在a点，是省力杠杆
B．支点在a点，是费力杠杆
C．支点在b点，是省力杠杆
D．支点在b点，是费力杠杆

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏板，桶盖开启．根据室内垃圾桶结构图可以确定（ ）

A．桶中有两个杠杆在起作用，一个省力杠杆，一个费力杠杆
B．桶中只有一个杠杆在起作用，且为省力杠杆
C．桶中只有一个杠杆在起作用，且为费力杠杆
D．桶中有两个杠杆在起作用，且都是费力杠杆

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：解答题

在探究杠杆平衡条件的实验中：
（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向______调节．小明调节杠杆在水平位置平衡的主要目的是______、______．

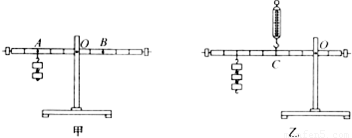

（2）如图甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码______个．
（3）如图乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将______（变大/变小/不变），其原因是______．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：解答题

小组同学研究杠杆平衡的特点，他们先用弹簧测力计测出三个钩码的重力，如图（a）所示，然后将它们挂在已调节水平平衡的杠杆A点位置上，再用测力计在杠杆B点沿竖直方向用力使杠杆保持平衡，如图（b）所示，接着在保持杠杆水平平衡的情况下，改变测力计的用力方向，使测力计拉力方向与竖直方向的夹角不断增大，如图（b）、（c）所示．请仔细观察图中的装置、操作及现象，然后归纳得出初步结论．（将结论填入下面的空中）

（1）比较图中（a）与（b）两图，根据测力计示数大小与钩码和测力计位置等相关条件，归纳得出的初步结论是：______；
（2）比较图中（b）、（c）、（d）三图中拉力方向和测力计示数大小可得出的结论是：______．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：解答题

小柯同学积极参加体育锻炼．

（1）图甲所示为小柯初学俯卧撑时的姿势，图乙所示为他经练习后的俯卧撑姿势．图乙中小柯双手所受的支持力______（填“＞”、“=”或“＜”）图甲的情况．
（2）图乙中，他的身体可作为一个杠杆，支点为O，他的重心在A 点，支撑力为F，请在图中画出重力和支撑力F 的力臂、若他的质量为50 千克，将身体撑起时，地面对双手的支持力至少多大？（取g=10 牛/千克）

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：解答题

如图所示，一轻质杠杆OA可绕O点无摩擦转动，A端用绳子系在竖直墙壁的B点，在杠杆的C点悬挂一重为20N的物体，杠杆处于水平静止状态．已知OA长为50cm，OC长为30cm，∠OAB=30°．
（1）请在图中画出绳子对杠杆拉力F的力臂．
（2）拉力F的大小是多少？

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：解答题

某科学兴趣小组利用硬棒（质量一可忽略不计）、细线、若干已知重力的物体、刻度尺等器材来研究杠杆平衡的条件．如图所示，在C处挂一待测物体B，当重为8牛的物体A挂在D处时，硬棒在水平位置平衡，用刻度尺测得OC为6厘米，OD为18厘米．
（1）此时物体 B 的重力是多少牛？
（2）保持O点位置和物体A的重力不变，在C处挂上不同重力的物体，移动物体A的位置，使硬棒在水平位置平衡，分别在OE上标出相应的重力值所对应的刻度，就制成了一根能直接读出待测物体重力的杠杆．问该杠杆的刻度是否均匀？请说明理由．
