科目： 来源：2011-2012学年陕西省宝鸡市千阳县红山中学九年级（上）月考物理试卷（十二月份）（解析版） 题型：解答题

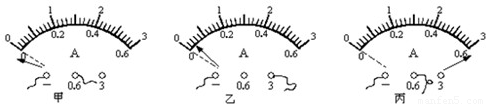

甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______．

科目： 来源：2011-2012学年陕西省宝鸡市千阳县红山中学九年级（上）月考物理试卷（十二月份）（解析版） 题型：解答题

小明和小亮利用图所示的电路测量未知电阻的阻值．
（1）请将你设计的实验电路图画在方框中，并连接实物图．（量程选择见b图）
（2）实验中他们检查电路无误后闭合开关，观察了两电表的示数[图（b）]，电压表的读数为U=______V，电流表的读数为I=______A．计算出被测电阻R=______Ω．
（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠，原因是______．
（4）为了得到更可靠的结呆，你认为接下去他们的具体操作应是______．

科目： 来源：2011-2012学年陕西省宝鸡市千阳县红山中学九年级（上）月考物理试卷（十二月份）（解析版） 题型：解答题

如图所示，电源电压为6V不变，R₁=10Ω、R₂=20Ω，求：
（1）当开关S断开时，R₂两端的电压是多少？
（2）当开关S闭合时，电流表示数是多少？

科目： 来源：2011-2012学年陕西省宝鸡市千阳县红山中学九年级（上）月考物理试卷（十二月份）（解析版） 题型：解答题

如图所示电路，R₁=10Ω，开关S闭合时，电流表示数为0.3A，电流表示数为0.5A．求：
（1）通过R₂的电流；（2）电源的电压；（3）电阻R₂的阻值．

科目： 来源：2011-2012学年陕西省宝鸡市千阳县红山中学九年级（上）月考物理试卷（十二月份）（解析版） 题型：解答题

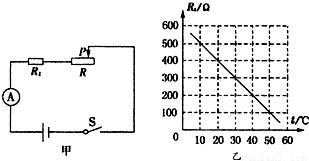

热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变．图甲中，电源电压U=6V，A是小量程电流表，其允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω  0.3A”字样，R_t为热敏电阻，其阻值随环境温度变化关系如图乙所示．
闭合开关S，求：

（1）环境温度为10℃、电路中电流为0.01A时R_t两端的电压．
（2）图甲电路可以正常工作的最高环境温度．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

下列杠杆中，属于费力杠杆的是（ ）
A．
起子
B．
道钉撬
C．
筷子
D．
钢丝钳

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

如图所示，轻质杠杆支点为O，在已调平的杠杆两端分别挂上一些钩码，每一个钩码的质量相等，杠杆恰好在水平位置平衡，如果两边各拿走一个钩码，杠杆将（ ）

A．仍保持平衡并静止
B．不平衡，向顺时针方向转动
C．不平衡，向逆时针方向转动
D．仍保持平衡，但要转动

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

小华用钓鱼竿钓起重为15N的鱼，如图所示，OA=0.4m，OB=2m．下列说法正确的是（ ）

A．用钓鱼竿钓鱼费距离
B．钓鱼竿是个省力杠杆
C．手对鱼杆的拉力F₁的大小为75N
D．手对鱼杆的拉力F₁的大小为3N

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（七）（解析版） 题型：选择题

在如图所示的各杠杆中，无论怎样调节力的大小都不能使杠杆在水平位置平衡的是（ ）
A．
B．
C．
D．
