科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）为粗略判断a、b两点间导体电阻的大小，可观察______．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中再串联接入电流表．你认为______同学的改进更好一些，理由是______．

科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

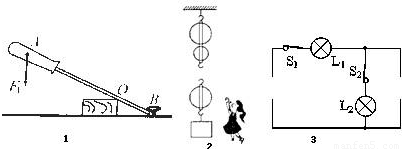

按照题目要求作图：
（1）图1是用螺丝坩撬图钉的示意图，画出动力F₁的力臂l₁和阻力F₂的示意图．
（2）2图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
（3）从电源、电流表和电压表中选择两个器材，在图3中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）

科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究影响滑轮组机械效率的因素”实验中，某同学用如图所示的同一滑轮组分别做了三次实验，实验数据记录如下：

实验次数	钩码重/N	钩码上升的距离/cm	弹簧测力计的读数/N	弹簧测力计上升的距离/cm	机械效率
1	2	8	0.8	24	83.3%
2	4	5	1.5	15	①
3	6	10	②	③	90.9%

（1）写出表中标有编号①、②和③的空格处的数据？
（2）在实验操作中应该怎样拉动弹簧测力计？
（3）分析实验数据，同一滑轮组的机械效率主要与什么因素有关？为什么？
（4）不同滑轮组的机械效率又与其它哪些因素有关呢？（列举一例）

科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：填空题

为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．
（1）根据图象，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些．”这位同学的判断是否正确？请说明理由．     ．
（2）要使甲、乙升高相同的温度，应给     加热更长的时间，这说明     的吸热能力强些．
（3）如果已知甲的比热容是1.8×10³J/，则乙的比热容是     J/．

科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

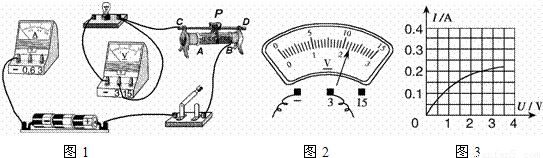

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

科目： 来源：2011-2012学年江苏省南通市如皋市九年级（上）期末物理试卷（解析版） 题型：解答题

甲烷气体（CH₄）无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度（甲烷气体在空气中的体积分数）的增大而减小．他们从物理实验室借来一只二氧化锡电阻R_x，并从产品说明书上获取相关参数，如表所示．

甲烷气体浓度/%	0	20	40	60	80	100
RX/Q	25	20	15	10	7	5

（1）请在图中作出二氧化锡电阻阻值R_x与甲烷气体浓度的关系图象．

（2）小组同学利用量程为“0～0.6A，及“0～3A”的电流表和二氧化锡电阻R_x制作成甲烷气体浓度检测仪，其电路图如图所示．当甲烷气体浓度增大时，电流表的示数将______（变大/变小/不变）．为使读数更为准确，电流表的量程应选______A．

（3）甲烷气体浓度在5%～15%范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少？一旦遇到明火，是否会发生爆炸？

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十四）（解析版） 题型：选择题

将一半径为R的实心金属球，用细线拉着，匀速缓慢地放入水深为2R的盛水容器中，直至容器底部，水未溢出．下图能反映金属球从水面刚接触处开始至容器底部过程中，所受浮力的大小F与金属球浸入水中深度h的关系的是（ ）

A．
B．
C．
D．

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十四）（解析版） 题型：选择题

在两个相同的薄壁塑料瓶（质量忽略不计）内分别装入体积相等、密度为ρ_甲和 ρ_乙的两种液体后密封，再把它们放入两个装有水的容器中，处于如图所示状态．下列判断正确的是（ ）

A．ρ_甲＞ρ_乙
B．ρ_甲=ρ_乙
C．ρ_甲＜ρ_乙
D．无法确定

科目： 来源：2010-2011学年江苏省宿迁市沭阳县庙头中学九年级（上）期末物理训练卷（十四）（解析版） 题型：选择题

小明在课外活动中用三块大小相同的橡皮泥做成小船，把它们放在盛有水的水槽中，然后往小船内放入不同重量的物体，它们均能漂浮在水面上，如图所示．针对此现象，下列说法正确的是（ ）

A．三只小船受到的浮力相等
B．三只小船底面受到的压力相等
C．小船所装物体越重，受到的浮力越大
D．小船所装物体越轻，受到的浮力越大
