科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图所示，若电源电压为6V，电压表的示数为3.8V，则U_L1=    V，U_L2=    V；若S断开，电压表的示数为    V．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图电路，若要使灯L₁、L₂串联，则应闭合的开关是：    ；若要使灯L₁、L₂并联则应闭合的开关是    ．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图电路，电阻R₁=4Ω、R₂=6Ω，电源电压是3V，则开关闭合前电流表的示数是    A，开关闭合后，电流表的示数为    A．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：填空题

如图是关于电阻A、B的I-U图象．由图可知，电阻值较大的是电阻    （填“A”或“B”）．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是    A，此时电路总电阻值是    Ω．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

图中温度计的读数为______℃；
造成甲电流表现象的原因是：______；
造成乙电流表现象的原因是：______．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在图所示电路中的“○”内，填入电流表或电压表的符号，要求两灯都能工作．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在探究“电阻上的电流与两端电压的关系”的实验中，所用的器材有：一个定值电阻R，一个电压恒定的电源，电流表、电压表各一个，滑动变阻器一个，开关一个，导线若干．有三位同学分别设计了如图所示的甲、乙、丙三个电路图．

（1）三个电路图中，只有丙图是符合要求的，甲图中的错误是______，乙图中的错误是______．
（2）在这三个电路图中，都有滑动变阻器，如将滑片P都向左移动时，甲图中电压表的示数将______，乙图中电流表的示数将______，丙图中电阻的总阻值将______．（三空都选填“变大”、“变小”或“不变”）
（3）在探究过程中，使用滑动变阻器的目的是______和______．

科目： 来源：2011-2012学年陕西省宝鸡市红山中学九年级（上）第三次月考物理试卷（解析版） 题型：解答题

上实验课时，程东同学用“伏安法”测量某电阻R的阻值．用被测电阻、滑动变阻器、电压表、电流表、三节干电池、开关和导线若干等器材做如下实验：

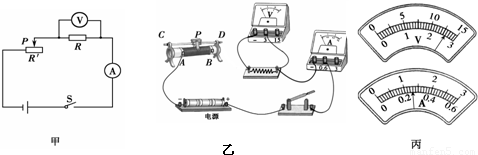

（1）请根据图甲所示电路图，用笔画线代替导线把图乙的电路连接完整．
（2）在连接电路的各元件时，开关应处于______状态；闭合开关前，应将滑动变阻器的滑片P置于______处．（选填A或B）
（3）电路连接完整后，闭合开关S，并移动滑动变阻器的滑片P，发现电流表无示数，电压表的指针有明显的偏转，发生此现象的原因是______．
（4）排除故障后，若某次测量的电压和电流大小如图丙所示：电压表的示数是______V，电流表的示数是______A，则本次所测电阻的阻值是______Ω．
