科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：解答题

请将螺丝口电灯、开关（控制电灯）、两孔插座和三孔插座，正确地接入家庭电路．

科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：解答题

要测量一个额定电压是3.8V的小灯泡的额定功率，估计小灯泡工作时的电阻约为10Ω．现有电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（8V）一个．

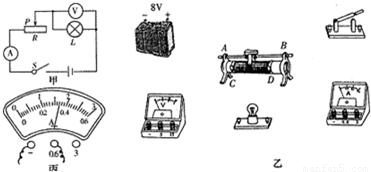

（1）小星设计了如图甲所示的电路图，通过分析你认为小星应选用规格为______的滑动变阻器．
（2）请你根据图甲所示的电路图，用笔画线代替导线，将图乙中的器材连成实验电路（要求减小误差，导线不要交叉）．

（3）小星正确选择了滑动变阻器，按图连接好电路，闭合开关，发现灯泡不亮，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）．具体原因是______
（4）小星排除故障后，继续实验．当电压表的示数为3.8V时，电流表的示数如图丙所示，则通过小灯泡的电流为______A，该灯泡的额定功率是______W．

科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：解答题

某同学用图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系．图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻较大．实验时，该同学想把两段金属丝串联接入电路．
（1）请你用笔画线作导线，帮他完成电路．
（2）这样连接的目的是______．
（3）实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明______．

科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：解答题

如图是小林同学家所用电能表的表盘，下表是他家主要用电器的额定功率．

用电器	白炽灯四盏	电热水壶	电视机	空调机
额定功率	每盏60W	1000W	120W	1200W

请根据所给信息，解答下列问题：
（1）为保证电能表稳定安全工作，通过计算回答小林家的这些用电器是否可以同时使用．
（2）电热水壶正常工作时，发热板的电阻和通过发热板的电流各是多少？
（3）在关闭所有用电器后，只让电热水壶工作，在一定时间内将2kg的水由20℃烧开，表盘转动了500r，问该电热水壶的热效率为多少？

科目： 来源：2011-2012学年陕西省延安市延川县永坪中学九年级（上）第五次月考物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省泰州市泰兴市西城中学九年级（上）物理双休日作业（14）（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省泰州市泰兴市西城中学九年级（上）物理双休日作业（14）（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省泰州市泰兴市西城中学九年级（上）物理双休日作业（14）（解析版） 题型：填空题
