科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：填空题

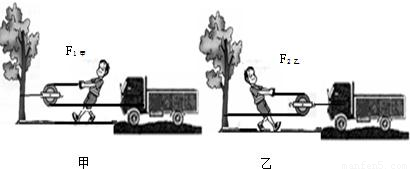

一辆小汽车陷进了泥潭，司机按如图所示的甲、乙两种方式安装滑轮，均可能将小汽车从泥潭中拉出．你认为甲方式中滑轮的作用是    ；设两种方式将汽车拉出的最小力的大小分别是F₁、F₂；则F₁    F₂（填“＞”“＜”或“=”）；如按乙方式，人拉绳头移动了0.5m，那么小汽车被拉动了    m．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为______较易损坏，这是因为按动这种开关的______较小，按动需要的力较大．墙壁开关应与所控制的电灯______联．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

（1）如图1所示，杠杆OA在力F₁、F₂的作用下处于静止状态，L₂是力F₂的力臂，请在图中作出F₁的力臂L₁和力F₂．
（2）如图2所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路．
（3）如图3是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L．
（4）用滑轮组将陷在泥中汽车拉出来，试在图4中画出最省力的绕绳方法．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．
（1）在这一实验过程中，你应当注意观察的是______
A、打气过程；
B、打气时瓶内水的情况；
C、瓶塞跳起的现象；
D、瓶塞跳起的瞬间瓶内出现的现象．
（2）在你认为应当观察的一项中，你所观察到的现象是______，这一现象所说明的问题是______．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

小洋和小红在测滑轮组机械效率的实验中，一起组装了如图所示的实验装置，他们分别记下了钩码和弹簧测力计的位置．
（1）实验时，小红应______向上拉动弹簧测力计，使钩码升高，并由弹簧测力计读出拉力为0.5N；同时小洋用刻度尺测出钩码升高的高度为0.1m，以上测量准确无误，其它被测物理量和计算的数据如下表所示：
（2）小洋和小红测得滑轮组的机械效率为100%，他们意识到出了错误，请你帮他们找出原因：______．
（3）该滑轮组的机械效率实际为______．
（4）若提升的钩码重增加到6N，则其机械效率将______（选填增大、减小或不变）．
（5）通过分析，可知对滑轮组机械效率产生影响的主要因素有______．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

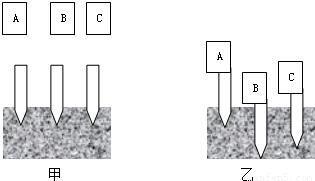

如图所示，学下小组的同学在探究“物体的重力势能的大小跟哪些因素有关”时，设计了以下实验：
实验方案：三个相同的木桩插在沙坑里，露出沙坑的高度相同，如甲图所示．取三个铁块从空中静止释放后撞击木桩，木桩陷入沙坑，如乙图所示．
（1）在此实验中，我们可以通过观察______来比较铁块重力势能的大小．
（2）若h_A=h_B＞h_C，m_A＜m_B=m_C，如图乙所示：
比较A、B情况，说明______．
比较B、C情况，说明______．
（3）实验得出的结论是：物体重力势能的大小跟物体的______和______有关．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

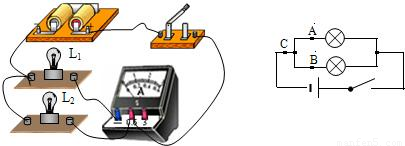

以下是小明和小杰写的一份探究报告．
问题：并联电路中干路电流与各支路电流有什么关系？
猜想：干路中的电流等于各支路中的电流之和．
实验器材：两节干电池，2.5V小灯泡两个，电流表一个，开关一个，导线若干．
进行实验：
（1）小明连好了实物电路，合上开关，电流表指针偏向零刻度线左方，造成这一现象的原因______；改进办法是______．
（2）改进后小明测出了支路中的电流，准备拆除电路重新连接以便测干路电流，小杰只变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线（先在原导线上打“×”，再更改接法）．

（3）实验结束后小杰记录A、B、C各点的电流值如下表所示，得出了结论：
（1）并联电路各支路电流相等（2）干路中的电流等于各支路中的电流之和．

A点电流IA/A	B点电流IB/A	C点电流IC/A
0.3	0.3	0.6

请你对上述结论进行评价，写出两点评价意见：
①______；
②______．

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

现在国家提倡节能减排．某同学探究了他家天然气作燃料的烧水情况，壶中装水5kg，放在天然气火炉上加热，记录水温随时间的变化情况并作出图象，如图所示．
（1）根据图象推算，将初温为20℃水加热至100℃，需要多长时间？
（2）如果在烧水时，管道中天然气流量为5.25dm³/min，那么，烧开这壶水，天然气共放出了多少热量？（天然气的热值为4.0×10⁷J/m³）
（3）如果这些热量是由无烟煤完全燃烧获得的，那么需要多少无烟煤？（无烟煤的热值为3.4×10⁷J/kg）

科目： 来源：2011-2012学年江苏省南京市清江花苑九年级（上）期中物理复习卷（一）（解析版） 题型：解答题

工人利用如图所示的滑轮组将400N的物体向上匀速提起2m所用的拉力为200N，若不计绳重及摩擦，求：
（1）工人做的有用功？
（2）额外功是多少？
（3）此时的机械效率是多少？
