科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

在自己的书房兼卧室内，小明看到墙壁上安装有两只拨动开关，床头安装有一盏壁灯；写字台上方有一盏日光灯，但没看到电线．他尝试拨动一只开关时，壁灯亮了，再拨另一只开关时，日光灯也亮了，关掉壁灯，日光灯仍然亮着．请根据你对生活的观察和所学物理知识，按你的理解，在下边图的虚线方框内，替小明画出他的房间内两盏灯的电路图．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，杠杆在力F₁、F₂的作用下处于平衡状态，O为支点，l₁是力F₁的力臂，在图中画出F₂的力臂和动力F₁．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

在图中画滑轮组的绕线，使绳端向左拉时物体向左移．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，灯L₁与L₂并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中选填电池或开关的符号，使电路连接符合要求．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

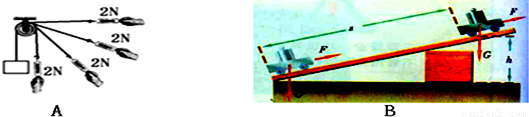

如图展示了一些你熟悉课本上的物理实验．请你根据要求填空：
（1）图A的描述的实验说明是______．
（2）图B是研究使用使用机械不省功的实验装置，实验中对拉力的要求是______

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

我校积极筹备教育现代化的验收工作．学校购置了大量的实验器材等硬件设施，全校师生全力参与，小唐同学将一箱物理仪器从一楼搬到三楼实验室（如图所示），小娟同学想测量小唐同学搬运器材过程中对箱子做功的功率．
（1）测量所需要的主要物理量有（写出物理量的名称和符号）
①______②______；③______
（2）测量所需要的器材有：①______；②______；③______．
（3）计算小唐对箱子做功的功率表达式为P=______．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

小宇同学课后做了影响弹性势能大小因素实验，他用小车压水平放置的弹簧，使弹簧压缩L后放手，小车被反弹在水平面上运动一段距离s，如图，通过对比实验，他能得到的实验结论是______．在实验中，发生的能量转化是______．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

实验初中教育集团九（1）班的华华和刚刚小组的同学，利用如图所示的实验装置完成了“测动滑轮的机械效率”的实验：
（1）实验中要用手通过弹簧测力计在______拉动滑轮，使挂在它下面的钩码缓缓上升．
（2）下表是该小组在研究动滑轮的机械效率与哪些因素有关的实验数据记录数据：
（a） 小刚同学在记录并处理了数据，请你帮填上剩余的一个空格．

实验次数	动滑轮重 G/N	物体重 G/N	物体上升高度h/m	拉力F/N	弹簧秤移动距离S/m	有用功 W有/J	总功 W总/J	机械效率η
1	0.15	2	0.1	1.15	0.2	0.2	0.23	86.9%
2	0.15	4	0.1	2.2	0.2	0.4	0.44	90.8%
3	0.3	2	0.1	1.2	0.2	0.2	0.24	______

（b）做1、2两次实验的目的是______；
（c）由1、3两次实验得出的结论是______．

科目： 来源：2011-2012学年江苏省盐城市建湖县实验初级中学九年级（上）期中物理试卷（解析版） 题型：解答题

下表列出了几种燃料的热值，单位是（J/kg）．
（1）那么，完全燃烧1g的酒精，可放出热量______J；放出相同的热量，完全燃烧干木柴与氢气的质量比是______．

（2）为了探究燃料燃烧时放出热量的多少是否与燃料的种类有关，某同学设计了一个探究方案如下：
①你为小名同学在实验时所选用的燃料种类应______，质量应______（选填“相同”或“不同”）．
②若燃烧放出的热量用水吸收，则实验中，除了盛水容器相同，水的质量要相等外，你认为还应注意什么？
③通过比较______，可以得出燃料燃烧放出的热量与燃料的种类有关．
