科目： 来源：2011-2012学年甘肃省白银市景泰三中九年级（上）期中物理试卷（解析版） 题型：解答题

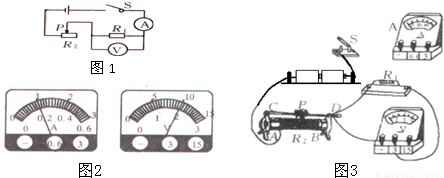

谢敏同学利用电压表和电流表测量电阻R₁的阻值（约9Ω左右），电源选用两节干电池．
（1）按图1电路，将图2中电流表正确连入电路．
（2）在电路连接过程中，开关要断开，滑片P要滑到______端（填“A”或“B”）．
（3）检查电路无误后，小明将滑片P滑到某一位置时，两表读数如图3所示，由此可知R₁=______Ω．你认为这个结果可靠吗？理由是______．

查看答案和解析>>

科目： 来源：2011-2012学年甘肃省白银市景泰三中九年级（上）期中物理试卷（解析版） 题型：解答题

小明设计了如图所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B 间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：

序号	材料	长度	横截面积
1	锰铜合金丝	L	S
2	镍铬合金丝	L	S
3	镍铬合金丝	L	2S
4	镍铬合金丝	2L	S

（1）小明选择序号为______的两根电阻丝来探究，实验采用的方法叫______．
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值______ 填“较大”或“较小”）；其第二次实验中灯泡不亮，你认为原因是______．

查看答案和解析>>

科目： 来源：2011-2012学年甘肃省白银市景泰三中九年级（上）期中物理试卷（解析版） 题型：解答题

某中学为学生供应开水，用锅炉将200kg的水从25℃加热到100℃，燃烧了6kg的无烟煤．[无烟煤的热值是3.4×10⁷J/kg]
试求：
（1）锅炉内200kg的水吸收的热量是多少焦耳？
（2）6kg无烟煤完全燃烧放出的热量是多少焦耳？
（3）此锅炉的效率是多少？

查看答案和解析>>

科目： 来源：2011-2012学年甘肃省白银市景泰三中九年级（上）期中物理试卷（解析版） 题型：解答题

有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R₁=12Ω，R₂=6Ω，闭合开关后，通过R₁的电流为2A，求：
（1）R₁两端的电压；
（2）通过R₂的电流．
