科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

在图中的〇里填上适当的电表符号，使两只灯泡并联连接．

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

小红想探究导体电阻的大小与导体长度的关系．她选择了粗细均匀、横截面积为1mm²的某种合金丝，利用如图所示的电路分别测量了该合金丝不同长度的电阻值，实验数据如表所示．请根据表中数据归纳出该种合金丝的电阻R与电阻丝长度L的关系：常温时，在______的条件下，R=______．

L/m	0.2	0.4	0.6	0.8	1.0	1.2
R/Ω	0.24	0.48	0.72	0.96	1.2	1.44

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

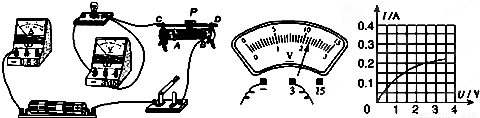

实验室购买了一批规格为“2.5V”的小灯泡．利用这批小灯泡来完成“测定小灯泡额定功率”的实验．完成下列问题：

（1）请你用笔画线代替导线，将图中的实物电路连接完整．
（2）闭合开关前，图中滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为______V，若他想测量小灯泡的额定功率，应将图中滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小叶通过分析图象发现灯丝的电阻是变化的，这是因为导体的电阻随______的变化而变化．小叶在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表示数接近4.5V，电流表示数为0，则产生这个故障的原因可能是______．小灯泡的额定功率为______W．

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

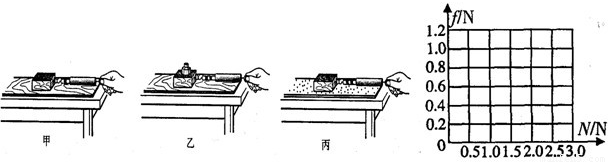

在探究“摩擦力的大小与什么因素有关”时，小华同学根据自己推箱子时，箱子越重，推起来越费力，提出了“影响摩擦力大小的因素可能与接触面受到的压力有关”的猜想；小辉同学根据自己推箱子时，地面越粗糙，推起来越费力，提出了“影响摩擦力大小的因素可能与接触面的粗糙程度有关”的猜想．下图是验证他们猜想的实验装置图．
（1）小辉同学为了完成他自己的探究应按______两图进行．
（2）若小华选用正确的实验装置进行实验得到下表所记录的实验数据，请根据数据在所给坐标中作出摩擦力的大小f与接触面受到的压力大小F之间的关系图象．

F/N	1.0	1.5	2.0	2.5	3.0
f/N	0.4	0.6	0.8	1.0	1.2

（3）根据图象可以得出F与N的关系是______．
（4）小华和小辉同学在实验中都应使小车做______运动．

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：填空题

如图所示，是“研究动能的大小与哪些因素有关”的实验装置．

（1）实验中通过观察    的大小，来判断小球动能的大小．
（2）实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是    ．
（3）质量和速度谁对动能的影响较大呢？小文所在的物理兴趣小组借助速度传感器和其他仪器得出了两组数据如表一和表二所示．
表一（钢球撞击时的速度为v=8cm/s）

序号	钢球质量m/g	木块滑行距离s/cm
1	100	10
2	200	20
3	300	30

表二（钢球质量为m=100g）

序号	钢球撞击速度v/（cm/s）	木块滑行距离s/cm
1	8	10
2	16	40
3	24	90

分析这两组数据可以得出：    对物体的动能影响较大．依据是    ．

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

如图，凸透镜焦距为10cm．保持透镜位置不变，当蜡烛在15cm刻度处时，为了在光屏的中心找到像，应调整光屏的______，并将光屏向______方向移动（选填“远离透镜”或“靠近透镜”）．如果将蜡烛向左移动，为了能使光屏上成的像清晰，则光屏应向______移动（选填“左”或“右”）．

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

从广州到深圳的轻轨铁路有望在2012年通车，轻轨列车“动力组”与传统列车比较，轻轨列车“动力组”在设计上采用了许多新技术，请你回答下列问题：
（1）如图所示，车头采用流线型设计可以减小______．
（2）列车速度从200km/h降到90km/h的过程中不采用机械刹车，而是利用“再生制动”技术；列车由于______继续行驶并带动电机逆转发电，把列车的机械能转化为______能储存起来．
（3）列车高速行驶时，列车周围空气流速______，使列车周围的压强______（“减小”、“增大”或“不变”），所以在轻轨铁路两边3m以内建有隔离墙，避免当有列车经过时，人和物体被压入轨道而发生危险．
（4）列车以200km/h的速度运行100km需______h．

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

如图是某水上打捞船起吊装置结构示意简图．某次打捞作业中，该船将沉没于水下深处的一只密封货箱打捞出水面，已知该货箱体积为50m³，质量是200t．
（1）货箱完全浸没在水中时受到的浮力是多少？
（2）货箱完全出水后，又被匀速吊起1m，已知此时钢缆拉力F为1×10⁶N，则在此过程中拉力F所做的功是多少？起吊装置的滑轮组机械效率是多少？
（3）若货箱从刚露出水面到完全出水的过程中是被匀速提升的，请分析在此过程中，货箱所受浮力和滑轮组机械效率的变化情况．（水的密度为1.0×10³kg/m³，g取10N/kg，不考虑风浪、水流等的影响．）

科目： 来源：2011-2012学年湖南省湘潭十六中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

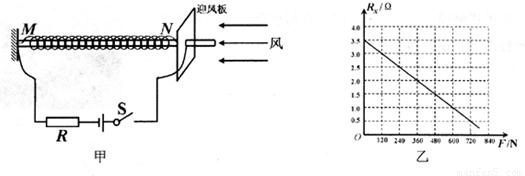

某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向．电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好．
已知电源电压恒为4.5V，定值电阻R=1.0Ω．金属杆接入电路中的电阻R_x与迎风板所承受风力F的关系如图乙所示．

（1）若在电路中接人一电压表，使电压表示数随风力的增大而增大，请在图甲中适当位置画出电压表；
（2）无风时，求电压表的示数；
（3）如果电压表的量程为0～3V，求该装置所能测量的最大风力．

科目： 来源：2010-2011学年陕西省宝鸡市金台中学九年级（上）期中物理试卷（解析版） 题型：填空题

杠杆的应用非常厂泛，如图所示的两种剪刀，正常使用时属于省力杠杆的是    剪刀（填甲、乙）；工程车上的起重臂就是一个费力杠杆（如图所示），使用它的好处是能够省    ；如图所示，A装置是    滑轮（选填“定”或“动”），使用它的作用是    ．
