科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，要使L₁、L₂串联，应闭合开关    ，电压表测量的是    电压；要使L₁、L₂并联，应闭合开关    ，电流表测的通过是    的电流；绝对不能同时闭合开关    ，这是因为    ．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图，电流表A₁的示数为0.4A，电流表A₂的示数为0.3A，L₁和L₂的电流相等，则通过L₃的电流为    A．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

甲同学用如图所示电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格；

测量处	a	b	c
电流（A）	0.4	0.4	0.4

（1）比较测得的数据得出的结论是串联电路电流各处相等，请分析说明该同学这一实验中存在哪些不足，并提出相应的改进意见．实验不足______，建议______；
（2）如果实验中L₁亮，L₂不亮，那么该同学判断L₂灯丝断了，你认为他的判断是否对？答：______，判断的理论依据是：______．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

某同学进行了如下实验：根据下图连接好实物，用电流表分别测出I、I₁、I₂的电流，改变电源电压，重复实验，记录数据如下表．
（1）该实验探究的问题是______；
（2）连接电路元件过程中，开关应______，由于不知两灯泡的电流，电流表量程的选择应用______法选择．
（3）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍．该实验有不完善之处，请你提出改进的建议______．

电流 次数	I1/A	I2/A	I/A
1	0.2	0.2	0.4
2	0.3	0.3	0.6
3	0.4	0.4	0.8

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因．
甲同学的问题：______；乙同学的问题：______．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图，电流表示数为    A，电压表示数为    V．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

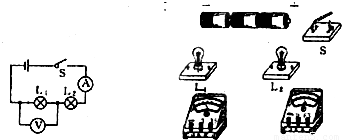

根据如图所示的电路图，将如图所示的电路元件连成实物图．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

在如图所示的电路图中，电源由4节电压为1.5V干电池串联组成，当开关闭合时，电流表上每分钟通过的电荷量是18C，测得L₁两端电压为4V，求：
（1）电流表的读数；
（2）灯泡L₂两端的电压．

科目： 来源：2011-2012学年重庆市丰都中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示电路中电源电压保持不变，当S₁断开、S₂闭合时，电压表示数为6V；当S₁闭合、S₂断开时，电压表示数为2V；那么S₁，S₂都断开时，L₁和L₂两端的电压分别为多少？
