科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

（1）如图1所示，根据安全用电的原则，分别把电水壶的3条接线连接到插头上．
（2）在图2所示电路的〇里填上适当的电表符号，使电阻R₁与R₂并联．
（3）如图3所示的黑盒子中的电路，由若干个阻值均为5Ω的电阻连成，盒外有四个接线柱．己知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为10Ω，而3、4接线柱间没有明显电阻．试画出盒内最简单的电路图．

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

在防范甲型H1N1流感疫情中，体温计发挥了重要作用，体温计是根据水银的______性质制成的．在某次晨检中，甲同学测完体温后（体温计示数如图所示），同桌的乙同学把该体温计直接夹到自己的腋下，结果乙同学的体温记录与甲同学相同，都是______℃．这两位同学中有可能没有发烧的是______，你判断的理由是：______．

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

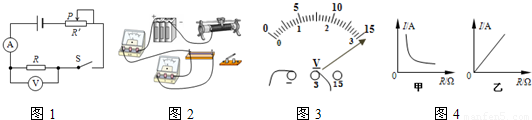

某校兴趣小组同学想探究一段电路中的电流跟电阻的关系，设计了如图1所示的电路图．

（1）根据该兴趣小组设计的电路图，把图2的实物图连接完整．
（2）连接电路后，闭合开关，某次实验时电压表指针偏转如图3所示，原因是______．
（3）如图4中，表示电压不变，电流随电阻变化的图象是______（选填“甲”或“乙”）．
（4）当定值电阻由5Ω更换为10Ω后，为了探究上述问题，闭合开关后，应将变阻器的滑片适当向______移（选填“左”或“右”）．你认为这样操作的目的是：______．

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

为了探究冰熔化时温度的变化规律，小丽设计了如图所示的实验装置，并在下表中记录了熔化过程中温度随时问变化情况：

（1）请你根据表中数据在坐标上画出冰熔化的图象．
（2）通过对数据和图象的分析，你能获得的信息有：①______；②______．
（3）小丽与同学交流时发现，在开始2min升温快，最后2min升温慢，请你做出合理的解释：______．

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

在“测量小灯泡电功率”的实验中，电源电压为6V，小灯泡的额定电压是3.8V．
（1）如图1，连接好电路后，为了保证电路的安全，要将滑动变阻器滑片移至最______端（选填“左”或“右”）．
（2）闭合开关S后发现电压表有示数，而电流表无示数，可能发生的故障是______（填代号）．
A．灯泡L短路                         B．灯泡L断路
C．滑动变阻器某处开路                 D．开关S接触不良
（3）当小灯泡正常发光时，电流表示数如图2所示，通过小灯泡的电流是______A．小灯泡的额定功率是______W．
（4）某小组在测量小灯泡的额定功率时，发现电压表0-15V的量程挡因损坏不能使用，0-3V的量程可正常使用，在不更换和添加器材的情况下，请你设计一个电路图完成实验．

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，求：
（1）电流表示数的最大值；
（2）当滑片移到中点时，电阻R消耗的功率．

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2009-2010学年福建省厦门市九年级（上）期末物理试卷（解析版） 题型：解答题

如图1所示电路是在环境温度为10℃左右的条件下工作的某自动恒温箱原理简图． 箱内电阻R_l=5kΩ，R₂为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V．当电压鉴别器的两接入点a，b间的电压U_ab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U_ab大于4V时，鉴别器将使S断开，停止加热．

（1）从图2中读出环境温度为15℃时的热敏电阻R₂为______kΩ．
（2）通过计算判定该恒温箱内的温度将保持在怎样的范围？
（3）若想使此恒温箱内的温度变化范围在第（2）问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？
