科目： 来源：2011-2012学年甘肃省平凉市泾川县四坡学校九年级（上）期末物理试卷（解析版） 题型：解答题

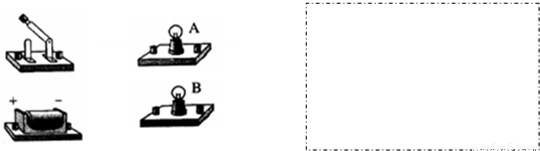

给你两个灯泡、一个电源、一个开关和若干导线，要使开关闭合时两个灯泡同时发光，请在图中把实物图正确连接，在虚线框中画出对应的电路图．

科目： 来源：2011-2012学年甘肃省平凉市泾川县四坡学校九年级（上）期末物理试卷（解析版） 题型：解答题

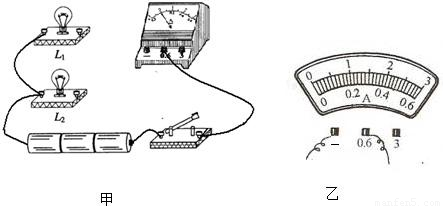

在探究“并联电路电流规律”的实验中，小明设想L1和L2并联，开关同时控制两灯，电流表测L1的电流，图中已画部分连线．请你根据小明设想将图甲未完部分用笔画线代替导线正确连接完整．开关闭合后电流表的示数0.3A，请在右边方框画出电流表指针所指的位置．

科目： 来源：2011-2012学年甘肃省平凉市泾川县四坡学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图是探究平面镜成像特点的实验装置．
（1）实验中需要平面镜，老师提供了大小一样的透明玻璃板和镜子（背面镀银）给同学们选择．实验中应选用______，目的是为了在实验过程中能准确找到像的______；
（2）实验中选用两根相同的蜡烛A和B，目的是为了比较像与物______ 的关系．

科目： 来源：2011-2012学年甘肃省平凉市泾川县四坡学校九年级（上）期末物理试卷（解析版） 题型：解答题

在“研究水的沸腾”实验中．

（1）温度计是根据______的原理制成的．测量时，温度计如图20甲放置，请说出使用温度计时出现的问题．______．
（2）当水温升到90℃时，小刚开始计时，每隔1min记录一次水的温度．在实验中记录了下列的数据（如表1）．从数据可知，水的沸点是______．
表 1

时间/min		1	2	3	4	5	6	7	8
水的温度/℃	90	92	94		98	98	98	98	98

（3）某次数据没有记录，当时温度计示数如图乙所示，所缺的数据是______．
（4）请根据表中数据在图丙中画出水沸腾的图象．

科目： 来源：2011-2012学年甘肃省平凉市泾川县四坡学校九年级（上）期末物理试卷（解析版） 题型：解答题

在“探究并联电路干路电流与支路电流关系”的实验中．
（1）实验室提供两种规格灯泡若干，小李和小张分别选用两个灯泡，按图甲电路图连接电路，连接电路时开关应处于______状态．
（2）进行实验时，小李闭合开关后看到电流表指针偏转角度很少，出现如图乙所示的实验现象，这是因为______．
（3）两人各自做了一组实验，数据记录如下表．

	A点的电流 IA/A	B点的电流IB/A	C点的电流IC/A
小李实验	0.24	0.13	0.37
小张实验			0.48

表格中小张实验A、B两点的电流大小相等，示数如图丙，A、B两点的电流是______mA．

（4）对两组数据进行分析和论证，小张得出如下结论：并联电路干路电流等于各支路电流之和，且各支路电流大小相等．
请你判断：
①小张的结论是______（填“完全正确”或“不完全正确”）的．
②实验更好的改进方法是______，这样做的目的是______．

科目： 来源：2011-2012学年甘肃省平凉市泾川县四坡学校九年级（上）期末物理试卷（解析版） 题型：解答题

如图中甲所示是“探究电阻的大小与哪些因素有关”的实验电路图，它们的材料、长度、横截面积的情况如图乙所示，
（1）为粗略判断a、b两点间导体电阻的大小，可观察______．

（2）若实验中要究体的电阻与长度的关系，应选择______（选填字母代号）．
（3）若选择A、B，可研究导体的电阻与______的关系．
（4）若选择B、C，可研究导体的电阻与______的关系．
（5）在其他物理问题的学习中我们也常用到上述类似的研究方法，这种研究方法称为______．
（6）小雨同学为了探究温度对电阻的影响，他对实验做了如图丙的改进，用酒精灯给线圈加热．
A．观察到随着线圈的温度升高，灯泡渐渐变暗，电流表的示数______．
B．通过实验得出的结论：金属导体的电阻随温度的升高而______．
C．在家庭电路中，刚打开电灯时，灯泡容易烧坏，原因是：______．
A．刚开灯时灯丝的温度低、电阻小、电流小；  B．刚开灯时灯丝的温度低、电阻小、电流大
C．刚开灯时灯丝的温度低、电阻大、电流小；  D．刚开灯时灯丝的温度高、电阻大、电流小．

科目： 来源：2011-2012学年山东省聊城市东阿县黄屯中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省聊城市东阿县黄屯中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省聊城市东阿县黄屯中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

科目： 来源：2011-2012学年山东省聊城市东阿县黄屯中学九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

如图所示，滑轮重力和摩擦均不计，物体重都是100 N，物体与水平面间的摩擦力都是30 N，则分别作用于各绳端的拉力F₁=    N，F₂=    N．
