科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

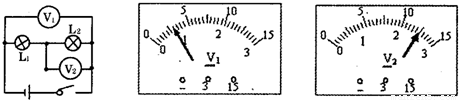

如图所示电路中，电压表所用的量程不明，当电路闭合后，V₁、V₂的示数分别如图所示，则V₁用的量程是    ，小灯泡L₁上的电压是    ．

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R₁、R₂并联，甲表是    ，乙表是    ．

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

在图所示的电路中．电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A₁的示数将    ，电压表V与电流表A示数的乘积将    （均迭填”变大”、“不变”或“变小”）

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，挂在弹簧测力计下方的铁块置于一匝数可变的电磁铁的上方．
（1）当开关S由4调到3时，弹簧测力计的示数将变大，这说明电磁铁通电时______．
（2）当S接2时，要想使弹簧测力计的示数在测量范围内变大，可采取的方法是______（写出一条即可）．

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示．由图可得定值电阻R的阻值为    Ω；当把这个工具接在电压为2V的电路端，L、R并联的总电流是    A．

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示健身运动的过程中，物体A的质量为4kg，滑轮摩擦不计．当向下摆动脚腕使细绳拉着物体A缓慢（匀速）提升，若2.4s内脚腕将A物体匀速提起0.3m，则对物体A所做的功为    J，功率为    W．

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，一物体重力180N的物体，小明用定滑轮将该物体匀速提高2m．所用拉力为200N．此过程中，小明做的有用功是     J，定滑轮的机械效率是     ．

科目： 来源：2011-2012学年安徽省巢湖市庐江县九年级（上）期末物理试卷（解析版） 题型：解答题
