科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

某同学在做“用滑动变阻器改变小灯泡亮度”的实验时，连接了如图所示的电路，闭合开关后，移动滑动变阻器的滑片，使小灯泡的亮度逐渐变亮，在此过程中，下列说法中错误的是（ ）

A．电路总电阻减小
B．滑片逐渐向右移动
C．电流表的示数变小
D．电压表的示数变小

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

如图所示是王洪同学连接的“电流跟电压关系”实验的电路图，各器件和连接都良好，闭合开关S后，可能出现的现象是（ ）

A．两电表的示数为零
B．电流表的示数为零，电压表的示数不为零
C．两电表的指针迅速发生最大偏转，两电表都损坏
D．电流表有示数，电压表无示数

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（ ）

A．A导体的电阻为10Ω
B．B导体的电阻为10Ω
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

根据欧姆定律公式I=，可变形得到R=．对此，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成正比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：选择题

在如图所示电路中，开关闭合时电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是（ ）

A．灯泡L₁灯丝断了
B．灯泡L₂灯丝断了
C．灯泡L₁短路
D．灯泡L₂短路

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：解答题

如图是王楠研究“串联电路中各点电流关系”的电路图．他连接好电路并检查无误后，合上开关，发现电流表的读数比电流表的读数要大一些．于是他得出结论：串联电路中各处电流不相等．
（1）你认为他的结论正确吗？
答：______．
（2）请你帮助分析造成他得出以上结论的原因．
答：______．

科目： 来源：2011-2012学年江西省金太阳教育九年级（上）期中物理试卷（解析版） 题型：解答题

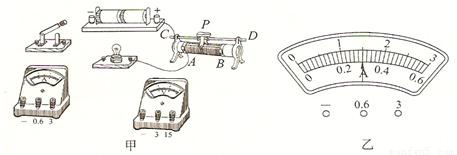

如图中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡的额定电压是2.5V，电阻约为9Ω．

（1）为了尽可能减小误差，请你帮助小明将电流表、电压表正确连入电路．
（2）在闭合开关前，应将滑片放在______（选填“A”或“B”）端．
（3）调节滑动变阻器，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡此时的电阻是______Ω．
（4）小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是______．
