科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电流表的示数是______A．

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示的电阻箱的示数是______Ω．

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

在温度不变时，导体的电阻由导体的材料、横截面积和______决定．图中所示的实验中，AB和CD都是镍铬合金线，但是它们的粗细不同，这个实验是研究导体的电阻跟______的关系．

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，两只完全相同的烧杯甲和乙分别放入质量和初温都相同的水和煤油，用两只完全相同的电加热器同时加热，并分别用相同的温度计测量它们的温度．为了比较不同物质的吸、放热能力，实验步骤如下：
（1）经过一段时间加热后，观察两只温度计，发现甲杯中水的温度比乙杯煤油的温度______；（填“高”或“低”）
（2）若要水和煤油升高的温度相同，要停止对______杯加热，对另一杯继续加热．（填“甲”或“乙”）

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

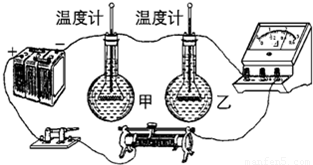

在探究电流产生的热量与哪些因素有关时，同学们猜想可能与：①电流的大小有关．②电阻的大小有关．如图的装置能探究热量与______．（填猜想的序号）


科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

在电学实验中遇到断路时，常常用电压表来检测．小红同学连接如图所示的电路，开关闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明可能是______．（填字母）
A．电源接线柱接触不良          B．灯泡灯丝断了或灯座接触不良
C．电流表接线柱接触不良        D．开关的触片或接线柱接触不良．

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学将滑动变阻器R₁和定值电阻R₂串联在电源电压为6V的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R₁两端的电压U₁，记录电压表V₂的读数U₂，得到如下表所示的实验数据，请根据表中数据，归纳出U₂和U₁的关系是______．

U1/V	5	4.5	4	3.5	3	2.5
U2/V	1	1.5	2	2.5	3	3.5

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

测额定电压为2.5伏的小灯泡灯丝的电阻
（1）请用铅笔画线代替导线，连接图1中的实验电路．
（2）电路连接好后，闭合开关，此时电压表的示数如图2所示，若使灯泡正常发光，应将滑动变阻器的滑片P向______移动（填“A”或“B”）．
（3）图2中，电压表的示数是______V．若此时电流表的示数是0.4A，这种情况下灯丝的电阻是______Ω．

科目： 来源：2008-2009学年北京市石景山区九年级（上）期末物理试卷（解析版） 题型：解答题

在一次测定小灯泡额定功率的实验中，老师给出了下列器材：额定电压为1.5V的小灯泡、电源（电源两端电压不变但电压未知）、一个已知阻值为R的电阻、一个滑动变阻器、一只电流表、3个开关、导线若干．
（1）小利同学设计的实验电路如图所示，请你写出本实验主要测量步骤及所测的物理量．
①______，
②______．
（2）本实验中，计算小灯泡额定功率的表达式P=______．
