科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

根据图导线中的电流方向，标出通电螺线管的N、S极．

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，在家庭电路中，螺丝口灯泡的灯座及开关连接正确的是______

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

在如图所示电路中的O里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光，并标明两电表的正、负接线柱．

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

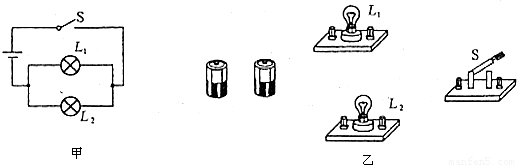

根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

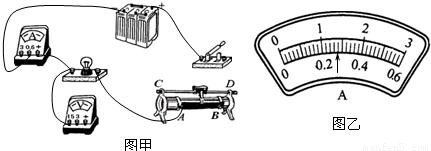

几个同学在做“测定小灯泡额定功率”的实验时，电源电压为4.5V，小灯泡的额定电压为3.8V，阻值约为12Ω．如图甲是小勇同学连接的实物电路．

（1）根据题目要求，把图甲中的电路补充完整．
（2）在正确连接电路时，开关必须______，闭合开关前，滑动变阻器的滑片应移至______端（选填A或B）．实验时，要使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为______V，若此时电流表的示数如图乙所示，电流为______A，那么小灯泡的额定功率是______W．
（3）小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为4.5V，电流表示数为0，则产生这个故障的原因可能是______．

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学在利用如图所示电路探究串联电路中电压的规律时，测量R₁两端电压U₁和R₂两端电压
U₂的实验数据如下表所示，根据表中数据可以归纳出在该串联电路中，电压U₂和U₁的关系为：______．
实验数据表

U1/V	5	4.5	4	3.5	3	2.5	2	1.5
U2/V	1	1.5	2	2.5	3	3.5	4	4.5

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

在探究某种新材料的导电性时，小明提出两个猜想：
A、该材料制成的导体的电阻可能与它两端的电压有关．
B、该材料制成的导体的电阻可能与它的长度有关．为了验证他的猜想，小明设计了如图所示的实验电路，并将一根粗细均匀的这种新材料导体剪成长度不同的三段进行了两组实验，实验记录和数据处理结果见表一、表二．
表一

长度L/m	0.1
电压U/V	1．O	2．O	3．O
电流I/A	0.20	0.4l	O．60
电阻R/Ω	5.0	4.9	5.0

表二

电压U/V	3.0
长度L/m	O．1	0.2	O．3
电流I/A	0.59	O．3l	0.20
电阻R，n	5.1	9.7	15.0

（1）表一可验证猜想______  （填“A”或“B”），所得结论是：______．
（2）为了验证其电阻与它的长度的关系时，应保持______不变，改变______   来进行实验．
（3）由表一和表二可得出的结论是：______．

科目： 来源：2008-2009学年北京市大兴区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是研究电流产生热量的多少与什么因素有关的实验装置．装满煤油的两烧瓶甲、乙中电阻丝的阻值R_甲＞R_乙．闭合开关后，发现甲瓶液柱上升的比乙液柱中的高，这表明在______和______相同的条件下，电阻______，电流产生的热量越多．
