科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：选择题

小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）

A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．将电池个数增加

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

如图D11-8所示电路中，三只电流表的读数分别为I₁、I₂和I₃，则它们大小的关系是I₁    I₂    I₃（选填“＞”、“＜”或“=”）

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

图为旋盘式电阻箱接入电路中的情况，此时电阻箱接入电路的电阻值为    Ω；若发现电路中电流太小，要使电流达到所需电流，应先转动面板上标记的倍数为×    的那个旋盘，使连入电路中的电阻变    ．

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

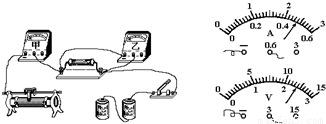

在“用电压表和电流表测电阻“的实验中．
（1）在图（a）所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；
（2）图（a）中的甲表应是    表，乙表应是    表；
（3）图（b）中电流表的读数为    A，电压表的读数为    V，由此可知被测电阻的阻值为    Ω．

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

在实验室，小丽同学发现有一块正负接线柱不清楚的电压表．老师告诉她：“这是一块性能良好的电压表”．小丽想用实验的办法鉴别出它的正负接线柱．请你按下列要求帮助小丽完成实验．
（1）请在虚线框内画出电路图．
（2）简要写出实验方法，并得出相应的结论．

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：填空题

如图为亮度可调台灯的电路示意图，其中AB是一根电阻丝，B、C作开关使用，OP是滑动片，可绕0点旋转，P端与电阻丝接触良好．
（1）将图中电路画完整．
（2）连好电路后，滑片OP顺时针转动时，流过灯泡L的电流变    （填“大”或“小”），电灯变    （填“亮”或“暗”）．

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：解答题

科目： 来源：2011年陕西省西安市高新区渭滨中学初三物理竞赛试卷（解析版） 题型：解答题

甲、乙两名同学按照老师的要求，用伏安法测R_X的电阻值，甲同学设计的电路如图甲所示，乙同学设计的电路如图乙所示，这两名同学测同一个电阻的阻值时，结果有什么不同？
