科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，阻值为10Ω的电阻R与额定电压为3.8V的电灯L串联后，接在4V电源两端．闭合开关S，测得电灯L的电功率为 0.4W．则电阻R两端的电压为    V，电路中的电流为    A，电灯L的额定功率为    W．（不考虑温度对电阻的影响）

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动：
（1）若使导线ab竖直向下运动，则灵敏电流计指针______．
（2）若使导线ab水平向右运动，发现灵敏电流计指针向左偏转；现让导线ab水平向左运动，则灵敏电流计指针向______．
（3）若使导线ab从图中所示位置斜向上运动，则灵敏电流计指针______．

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

如图所示，是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左．
（1）如果仅将磁极对调位置，导线AB受力方向    ．
（2）如果磁极位置不变，仅改变AB中的电流方向，导线AB受力方向    ．
（3）若同时对调磁极位置和改变电流方向，导线AB的受力方向    ．

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：填空题

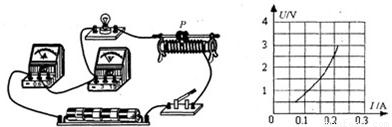

在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等．下图是没有连接完的实物电路．

（1）请你用笔画线代替导线，将实物电路连接完整．
（2）连好电路闭合开关，发现电压表指针偏转很小，其原因可能是    （写出一种即可）．
（3）经适当调整后，闭合开关，移动滑片P到某处，发现电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向    端滑动．
（4）通过移动滑片P，测得多组数据，绘制成U-I，图象如上图．据此可计算出小灯泡正常发光时，滑动变阻器消耗的功率是    W（设电源电压保持不变）．

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

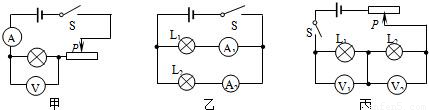

在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．

（1）经过讨论，认为不应该选择图甲电路，原因是______．
（2）为研究电流做功与电压的关系，应该选择图______所示的电路．
（3）利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V₁有示数，电压表V₂无示数，则电路发生的故障是______．
（4）学习电功率知识后，小明想测灯泡的额定功率，将标有“12V  6W”灯泡L₁和“6V  4W”灯泡L₂按图丙电路连接，再接入电流表．经分析，能测出灯泡______的额定功率．

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年江西省赣州市大余县池江中学九年级（上）第二次月考物理试卷（解析版） 题型：解答题
