科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．电冰箱接入电路后，当打开正在工作的电冰箱门时，开关S₁    、S₂    （填“断开”、“闭合”）．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：填空题

如图甲所示，S闭合后，A₁、A₂、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，则：L₂两端的电压是    V，通过L₁的电流是    A，通过L₂的电流是    A．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

图中O是杠杆的支点，在图中画出动力F₁的力臂．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

在如图所示的滑轮组上绕线，使匀速提升重物G时最省力．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

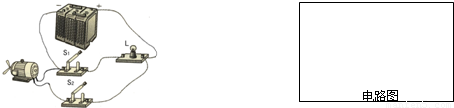

如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示电路中，请在图中○内，分别填入或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在______位置平衡，这样做是为了便于测量______；如果发现杠杆左端偏高，则可将右端的平衡螺母向______调节．

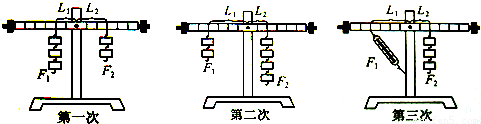

如图是小明三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每格长5cm，部分实验数据已记录在下表中：

实验次数	动力F1/N	动力臂L1/cm	阻力F2/N	阻力臂L2/cm
1	1.5	10	1	______
2	1	20	______	10
3	1	20	1.5	10

（1）请将表格中的实验数据补充完整．
（2）小明的第3次实验存在错误，其错误是______．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，宝鼎同学用弹弓研究弹性势能的大小与物体形变的关系．通过实验他观察的记录是：弹弓的橡皮筋被拉得越长，“子弹”射得越远．
（1）弹弓弹性势能的大小是通过 ______来比较的；
（2）当弹弓橡皮筋形变相同时，所用的“子弹’质量不同，射出去的距离也不同，质量较大的子弹，射出的距离 ______（大/小），宝鼎实验所选用“子弹”的 ______应是相同的；
（3）实验结论是 ______．

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2011-2012学年江苏省扬州中学九年级（上）期中物理试卷（解析版） 题型：解答题

为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标为2.5V字样的小灯泡、一只电流表、一个开关、导线若干．他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A．B．C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系．
请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见．
